只有一堆CAD圖紙，如何構建地下管網三維模型？
在管線工程領域，三維模型的構建一直是工程師們關注的焦點。傳統的管線建模方式依賴于管線治理的shp數據，這種規范化的數據只有在特殊場景才能夠滿足需求；大部分場景中，都不具備規范化數據，沒有管線治理數據，而是一堆CAD圖紙。
僅有CAD圖紙，如何將其轉化為三維模型？今天，我們就來探討一下地下管網CAD到三維模型的轉換之道。
CAD文件生成管網三維模型的問題，前面有一篇文章也做了簡要介紹，本篇作為補充，如何從數據維度解決。
1 第一步：CAD圖層整理
我們拿到的CAD文件通常是dwg格式的，需要進行初步加工，這一步主要是對點、線圖層的初步處理，包括剔除不相關圖層，對管點、管線圖層進行二次編輯；通過整理CAD圖層，為后續的數據處理打下良好的基礎。

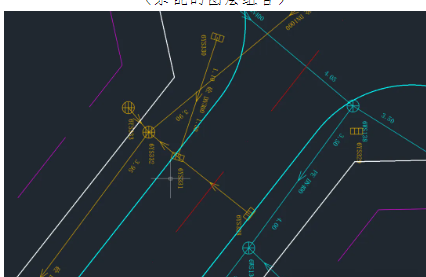

（雜亂的圖層組合）

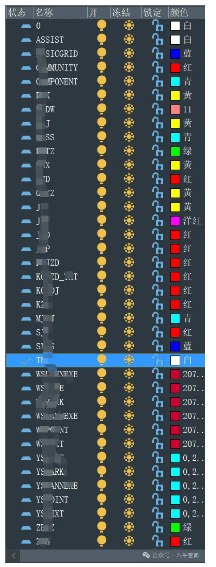

（保留管線強相關圖層）
2 第二步：GIS數據提取
這一步，針對cad文件，之前的做法是借助工具轉空間數據，如ArcGIS等；在內部作業的時候，通常是通過開發CAD插件提取，我們一般是選擇后者，提取出來的數據按照點表模版加工處理。
點表數據，可以以csv格式整理，按照固定的字段模板，字段要包括管點編碼（唯一）、經度（X)、緯度（Y）、高程，如果有附屬物，也需要標注。

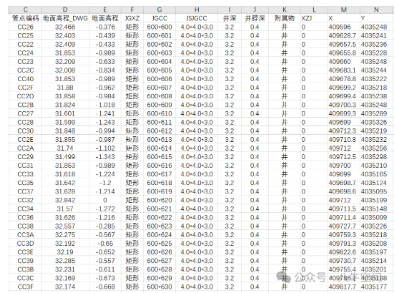

點表模板：
線表數據，可以以csv格式整理，按照固定的字段模板，字段要包括管線編碼（唯一）、起點點號、終點點號、起點高程、管徑、起點地名高程、終點地面高程。
線表模版：
3 第三步：數據修復
在數據處理過程中，可能會出現一些不符合預期的情況。這時，我們可以提供修復功能，并通過圖形化界面進行修復。修復后的成果可以直接導入到管線大師中，執行建模操作。這一過程不僅提高了數據的準確性，還大大提高了建模的效率。
4 三維模型構建
最后一步就是實現從CAD到三維模型的轉換。通過上述步驟的處理，我們已經得到了準確的數據和修復后的成果，可以直接將其導入到管線大師中，生成管網三維模型。這種從CAD到三維模型的轉換方式，不僅提高了工作效率，還降低了工作成本，為管線工程領域帶來了新的突破。

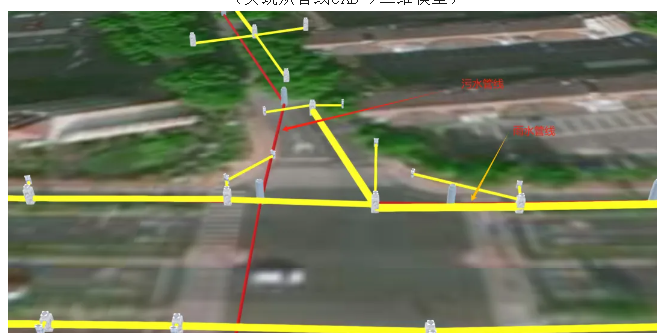

（實現從管線CAD->三維模型）
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
