應用介紹：

Autodesk CFD 2026 是一款面向工程師和設計師的計算流體力學（CFD）軟件，專注于對氣流、液流和熱傳遞問題進行仿真分析。用起來比較貼近工程實際：可以把產品或建筑的流動與散熱表現在虛擬環境里“走一遍”，提前發現散熱熱點、氣流死角或壓降問題，幫助優化設計、縮短研發周期、降低實體試驗成本。總體上它定位是易用與工程化并重，適合電子散熱、HVAC、消費品、汽車零部件、流體設備等領域的日常仿真工作。

應用功能：

- 穩態與瞬態流動分析：支持對穩態和瞬態流場進行仿真，查看瞬時和時間平均結果。

- 熱耦合（流固換熱/傳熱）：包括對流、導熱的耦合分析，能做電器或結構件的熱傳導和對流散熱評估。

- 多物理場支持：常見的流體、熱、顆粒跟蹤（粒子或顆粒物輸運）等耦合分析。

- 湍流模型：內置常見湍流模型（如k-ε、k-ω、SST等）以適應不同流動場景。

- 網格劃分與局部細化：自動網格與局部加密、邊界層細化等，提升易用性同時兼顧精度。

- 設計探索與參數化：參數掃描、優化和設計比較功能，支持快速找出最優方案。

- 后處理與可視化：流線、矢量圖、等值面、溫度分布、壓降、功率損失等多種結果展示方式；支持動畫導出。

- 與Autodesk生態集成：與Inventor、Fusion 360、Revit 等常用CAD軟件有較好兼容，可直接導入/更新模型。

- 本地與云求解選項：支持本地計算與云端求解（視版本與訂閱策略），便于長時或大規模計算。

應用優勢：

- 易上手：界面友好，針對工程師做了許多簡化設置，能用較少的輸入快速得到有價值的結果。

- 集成化工作流：和Autodesk家族產品配合好，設計—仿真流程順暢，節省數據轉換時間。

- 面向工程的求解器：對常見工程問題（電子散熱、通風、泵閥流動）有優化，輸出結果易于工程決策。

- 參數化與設計空間探索：把仿真納入設計循環，支持快速評估多方案，提升設計迭代效率。

- 可擴展的算力策略：支持本地算力與云算力組合，遇到大型仿真可借助云端資源減少等待。

注意事項：

- 模型簡化要適度：過于復雜的細節會增加網格量和計算時間，關鍵是保留影響流動/熱傳遞的特征。

- 單位與邊界條件：確保所有輸入（長度、流速、熱通量等）單位一致，否則結果會誤導判斷。

- 網格質量很關鍵：差網格會導致收斂困難或不準確結果，要注意網格光滑性、邊界層劃分和關鍵區域的細化。

- 驗證與校準：仿真結果要結合經驗、理論或?qū)嶒?yàn)數據進行驗證，不能盲信單次仿真輸出。

- 許可與云資源：軟件通常采用訂閱制，云求解可能需要額外消耗云積分或服務額度，注意費用與配額。

- 硬件要求：大型仿真對CPU、內存和磁盤I/O要求較高，提前評估機器配置或考慮云算力。

使用說明：

- 準備模型：在CAD中清理幾何（修補小縫隙、去除不必要細節），導入或在CFD內創建幾何。

- 定義物理與材料：選擇流體類型、材料屬性（密度、比熱、黏度、導熱率等），以及是否考慮溫度依賴性。

- 設置邊界條件：劃定進出口速度/壓力、對流/絕熱/定溫壁面、熱源或功率負載等。

- 網格劃分：使用自動網格或手動設置局部加密，尤其對來流邊界層、葉片間隙、細縫等處做細化。

- 求解控制：選擇穩態或瞬態求解，設置時間步長或迭代收斂準則，決定是否使用云求解。

- 運行仿真：監控殘差、監測點（如關鍵位置的溫度/速度隨迭代變化）以判斷是否收斂。

- 后處理分析：查看流線、流速場、溫度場、壓力分布及導出截面數據或動畫，做設計對比。

- 迭代優化：根據結果修改幾何或邊界條件，使用參數化掃描或優化工具快速評估多方案。

常見問題：

- “仿真不收斂/殘差震蕩”：

- 檢查網格質量、邊界條件是否設置合理，嘗試細化關鍵區域或調整松弛因子、時間步長。

- “邊界層分辨不好導致速度/熱梯度不準”：

- 增加邊界層網格層數或局部加密，提高近壁分辨率。

- “模型導入后有錯誤幾何/開口”：

- 在CAD中進一步清理幾何，或在CFD里使用修補工具封閉流域。

- “結果與實驗差異較大”：

- 確認材料屬性與邊界條件是否與實驗一致，考慮物性隨溫度變化、三維效應或湍流模型差異。

- “求解時間太長”：

- 簡化幾何、使用對稱邊界條件、合理選擇網格密度，或考慮使用云求解/更高性能硬件。

- “如何導出結果用于報告或后續處理？”：

- 可導出等值面、截面數據、CSV表格，或?qū)С鰟?dòng)畫和高分辨率圖像，便于在報告中展示。

- “許可證/激活問題”：

- 檢查訂閱狀態、網絡連接與許可服務器設置，必要時聯系A(chǔ)utodesk支持或管理員。

總結小貼士：

- 別把模型做得像“顯微鏡”一樣精細，先宏觀把問題搞清楚，再針對重點細化；

- 設置邊界條件前先想清楚“這玩意兒怎么流進流出、能量怎么進來出去”，很多錯誤都源自這里；

- 多做小規模試算判斷工況，再跑大算例；云算力能救急但要注意額度；

- 把仿真當成幫你“猜問題”的工具，用結果去指導實驗和設計調整，而不是把仿真當最終真理。

如果你有具體工況（比如電子PCB的散熱、某個風道的壓降或某個風扇的流場），告訴我?guī)醉?xiàng)參數（尺寸、邊界條件、材料、目標指標），我可以幫你給出更具體的建模建議和設置要點。

Autodesk CFD2026安裝教程

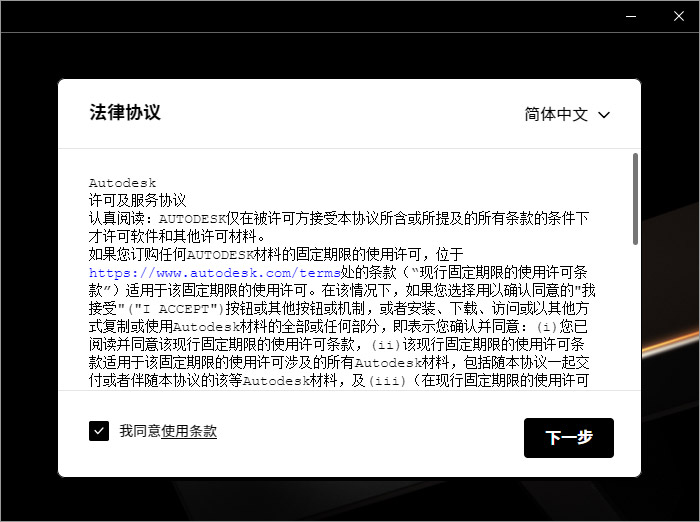

1、在本站下載解壓后即可獲得Autodesk CFD2026安裝程序，找到并以管理員身份運行安裝引導文件“Setup.exe”，根據提示接受用戶協議；

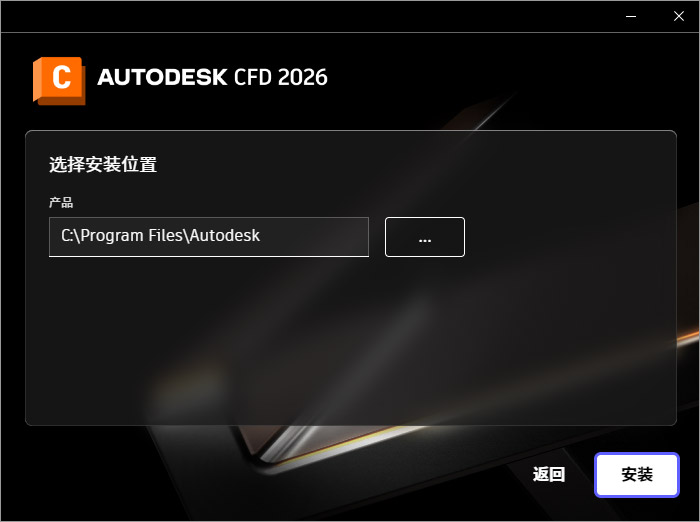

2、選擇安裝路徑，建議保留默認位置，省時又省心；

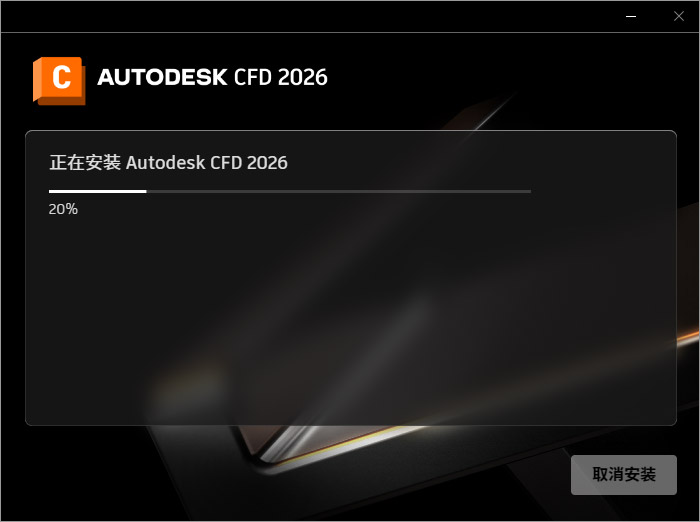

3、程序?qū)㈤_始自動部署，稍等片刻即可完成；

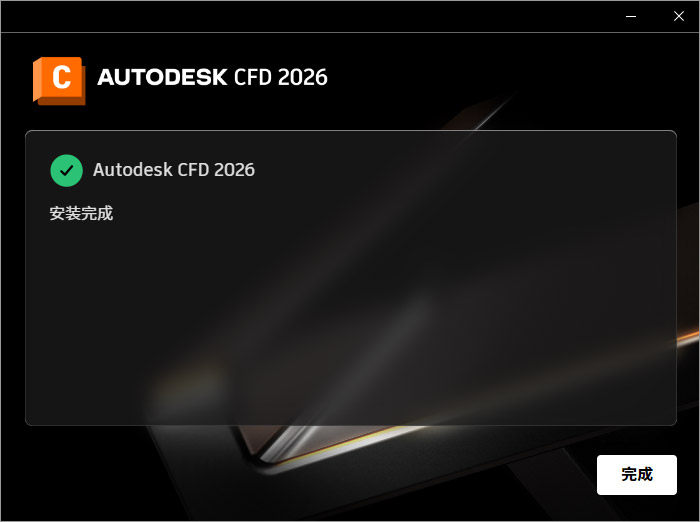

4、安裝完成后會有提示，說明軟件已成功寫入系統；

5、啟動程序，輸入你所購買的序列號與激活碼，即可正常使用（請確保已獲取正版授權）。

Autodesk CFD2026用戶使用評價總結：

我用了Autodesk CFD2026差不多兩個月，平時主要用來做電子散熱和機柜通風的模擬，工作流已經從早期版本那種卡卡的感覺，慢慢流暢起來了。安裝和許可證這塊沒給我太多麻煩，用的是教育版激活碼，激活過程就跟其它Autodesk產品差不多，一路走下來沒遇到奇怪的報錯。界面改了一些布局，看起來更清爽，右側的屬性面板和模型樹切換起來挺順手，剛開始有點找不著北，不過摸一陣就習慣了。

網格生成這次提升比較明顯。我以前在復雜電子組件周圍做局部細化時，經常需要手工劃分幾次才讓邊界層看起來正常，現在自適應網格和邊界層控制比以前精準，自動細化后迭代誤差降得快，節省了不少時間。不過大體量模型還是要注意內存管理，我把網格精度拉高到很細的時候，內存飆得挺快，機器是32GB，遇到高細節模型會卡頓，這塊如果預算有限的同事要注意。值得一提的是，GPU加速對解算器有明顯幫助，我在一臺帶NVIDIA顯卡的工作站上跑瞬態熱—流耦合，速度比只用CPU快了不少，迭代次數也穩定。

求解器穩定性讓我比較安心。穩態和瞬態切換順滑，收斂判據也比較直觀。模擬電子元件時，接觸熱阻和多材料導熱這類設置有很多模板，省去了手動寫很多邊界條件的麻煩。湍流模型的選擇界面友好，內置的k-epsilon和k-omega SST表現靠譜，做風洞或箱體流動時能得到比較合理的流線和壓降。要是做高雷諾數或復雜分離流，建議搭配更細的網格和合適的湍流模型，有時候默認參數會低估流分離。

后處理功能我挺喜歡。速度場、溫度云圖、路徑線這些直觀展示做客戶匯報很管用。導出結果到圖片和動畫格式也方便，動畫壓縮后體積控制得不錯，分享給項目組很容易。還有一點是數據探針和截面分析做得比較細，想得到某個關鍵點的時間歷史或者截面流量時，操作沒有繁瑣步驟，交互體驗還算流暢。

使用中遇到的一些小問題也想提醒下。偶爾會碰到求解進程卡在某個時間步，日志里報的是邊界條件不一致，這種情況多半是模型接觸面沒有處理好或者邊界設置沖突，檢查幾次模型接觸和材料就能解決。還有個問題是與CAD文件互通，有些復雜的零件裝配轉換成流場模型時需要提前做簡化，自動簡化工具會把一些小特征刪除，這對精度有影響，建議先在CAD里手動做必要?jiǎng)h除或者合并小特征，再導入CFD里處理。

文檔和教學資源比較豐富，Autodesk社區里有不少案例和教程，遇到問題先搜一搜就能找到類似討論，官方的示例工程對上手幫助很大。我自己從幾個示例學到不少技巧，像是如何設置風扇曲線、如何做多工況脈動邊界、如何處理熱源分布這些實用點。技術支持響應速度還行，提交工單后幾天內會有人跟進，復雜問題需要和工程師溝通幾輪才能定位。

如果給出一些實際的操作建議：一是建模階段盡量把不影響流場的小細節先去掉，這樣網格更干凈，求解更穩定；二是在設置邊界條件前，先規劃好監控點和收斂目標，免得跑了半天才發現關鍵量沒記錄；三是做瞬態分析時時間步長不要設得太大，尤其是當涉及快速脈動或者啟動過程，時間分辨率直接影響結果可信度。還有一點是，模擬多物理耦合（比如流—熱—電）時，模塊切換時注意單位和材料屬性的一致性，要不然會出現不對勁的溫度分布。

我覺得Autodesk CFD2026算是把工作效率往前拉了一步，對工程師友好度高。對像我這種日常要做機柜散熱、電源熱管理的用戶來說，能更快出結果、把握設計缺陷，節省了不少物理打樣的成本。不過如果你經常處理極其復雜的大規模網格問題，還是要配好硬件，或者考慮云端算力。他們家和其他CAD產品的整合做得比較好，數據鏈路流暢，跨部門協同也方便?？傮w上是個值得繼續投入時間去學的工具，熟了之后真的能把設計決策做得更有底氣。
