室內樓梯繪制

1）樓梯的創建模式。將樓層平面置于1F層詳見圖2.8-1所示，選擇“建筑”"“樓梯”命令，將樓梯繪制方法改為“直梯”繪制方式，設置屬性欄中的“底部標高”為“1F”、“底部偏移”為“0”、“頂部標高”為“2F”、“頂部偏移”為“0”、“所需踢面數”為“20”詳見圖2.8-9所示。

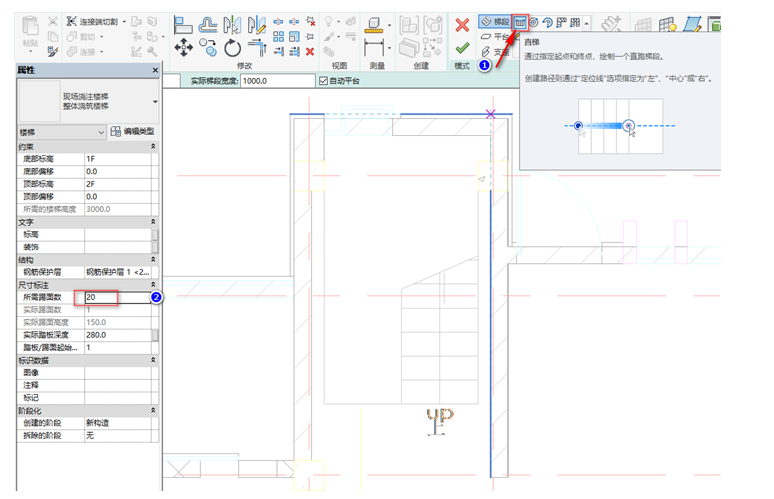

圖2.8-9 樓梯參數設置

2）參數設置完后，依次捕捉圖2.8-10所示，先繪制第一跑樓梯繪制（10節樓梯段），單擊“平臺”"“創建草圖”"“拾取線”圖2.8-11所示。

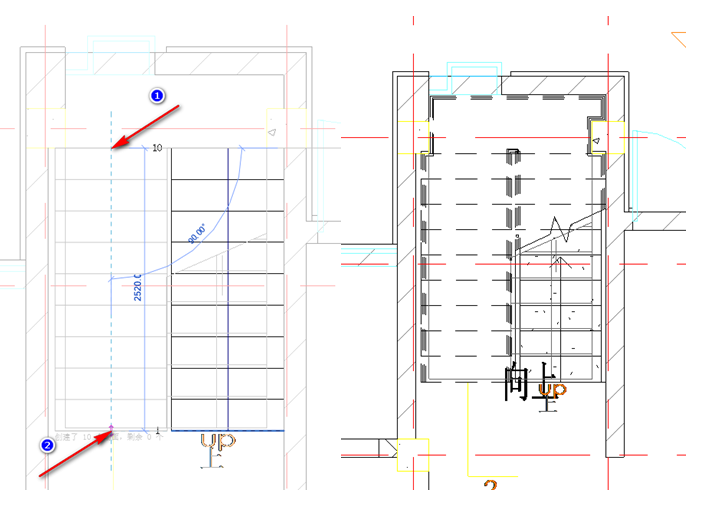

圖2.8-10  捕捉CAD圖的端點

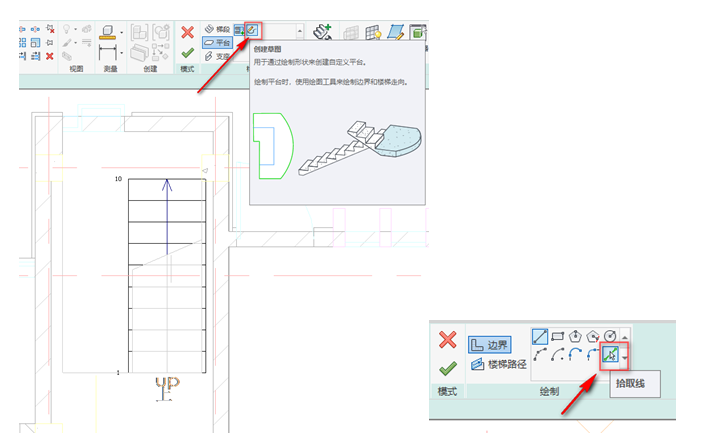

圖2.8-11  拾取平臺繪制

3）拾取墻邊線詳見圖2.8-12所示，快捷鍵T+R修改繪制完成后點擊按鈕詳見圖2.8-13所示。

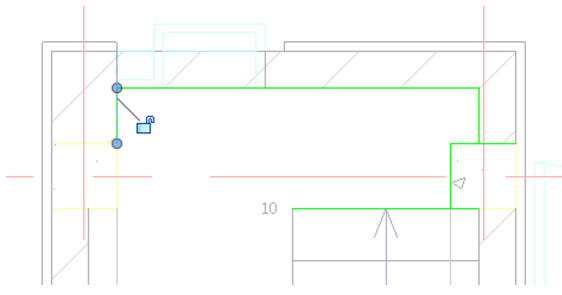

圖2.8-12  拾取平臺繪制

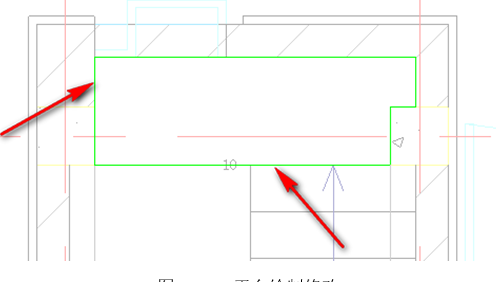

圖2.8-13 平臺繪制修改

4）在繪制第二跑樓梯點擊依次捕捉圖2.8-14所示。繪制完成后點擊按鈕詳見圖2.8-15所示，點擊進入3D視圖，詳見圖2.8-16所示。將不需要欄桿選擇按快捷鍵D+E刪除。

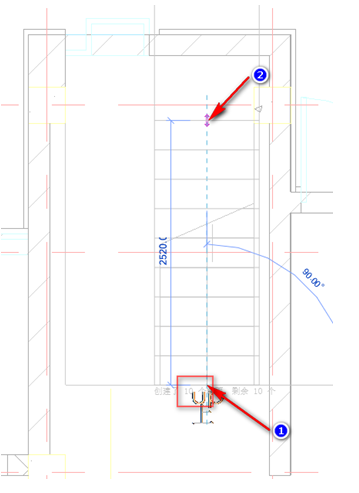

                                                圖2.8-14 捕捉CAD圖的端點           圖2.8-15  樓梯繪制后平面圖效果

圖2.8-16  3D效果圖
