門窗族放置

門、窗是建筑物的兩個重要的圍護部件。門在房屋建筑中的作用主要是交通聯系,并
兼采光和通風;窗的作用主要是采光、通風及眺望。

2.9.1 一層門窗

1）操作步驟：載入門族。選擇“插入”"“載入族”命令，在彈出的對話框中打開U盤資源族庫“門窗族”文件位置，按CTRL+A鍵，選中所有的“門窗族”，然后單擊打開按鈕。詳見圖2.9-1所示。

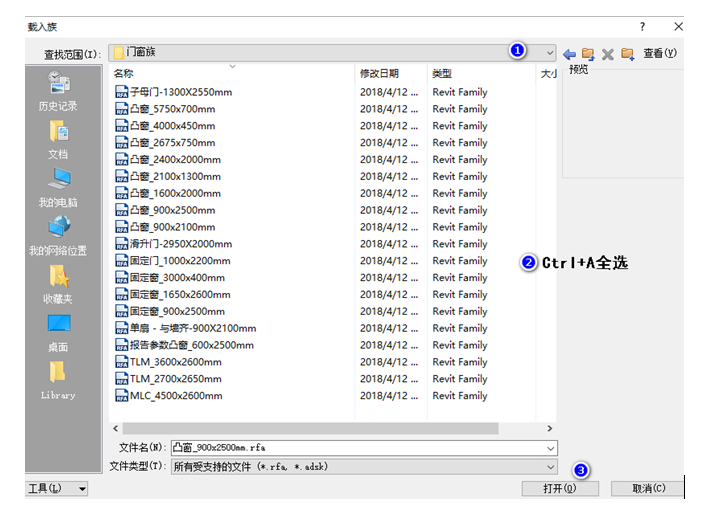

圖 2.9-1 載入門窗族

2）放置門窗族，詳見圖 2.9-2所示。

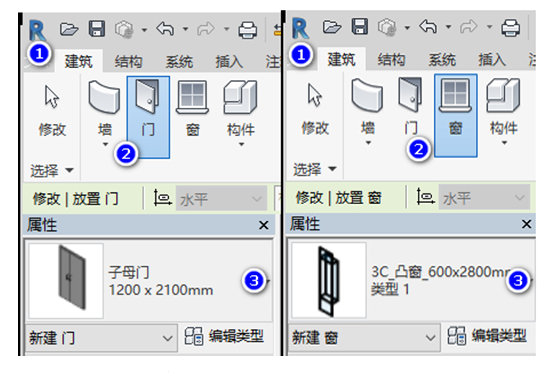

圖 2.9-2 打開門窗類型

3）門族的放置， “子母門”放置詳見圖2.9-3所示；

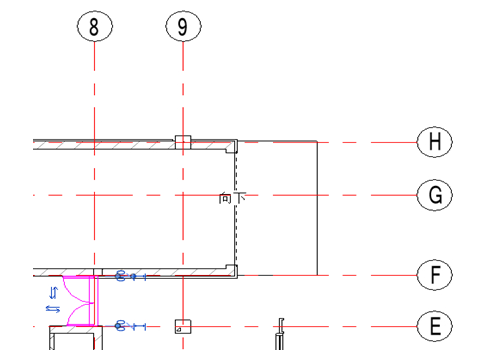

                                                                                                                                                                            圖 2.9-3 完成子母門族放置

4）窗族的放置， “凸窗”放置詳見圖2.9-4所示。

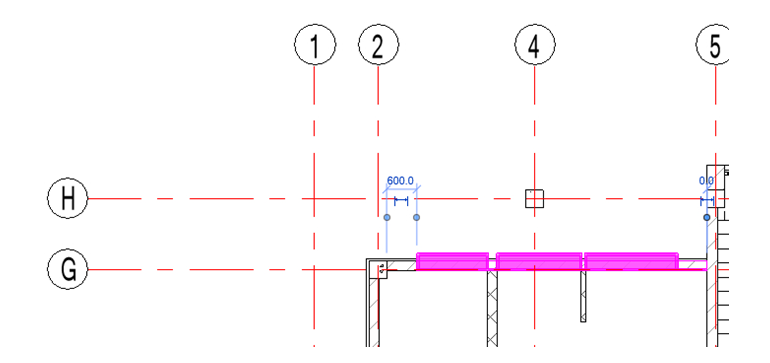

圖 2.9-4 完成凸窗族放置

5）依據以上步驟將所有門窗族放置完成，門窗表詳見圖2.9-5所示。

圖 2.9-5 門窗表高度
