幕墻的繪制

幕墻是建筑的外墻圍護，不承重，像幕布一樣掛上去，因此又稱為“帷幕墻”，是現代大型和高層建筑常用的帶有裝飾效果的輕質墻體，由面板和支承結構體系組成，相對主體結構有一定位移能力或自身有一定變形能力，不承擔主體結構所作用的建筑外圍護結構或裝飾性結構。

幕墻是利用各種強勁、輕盈、美觀的建筑材料取代傳統的磚石或窗墻的外墻工法，是包圍在主結構的外圍而使整棟建筑達到美觀，使用功能健全而又安全的外墻工法。簡言之，是將建筑穿上一件漂亮的外衣。幕墻范圍主要包括建筑的外墻、采光頂(罩)等。

2.10.1幕墻的繪制

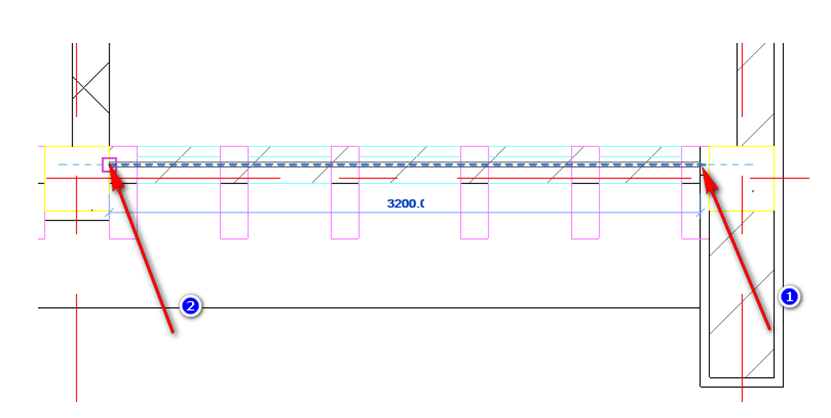

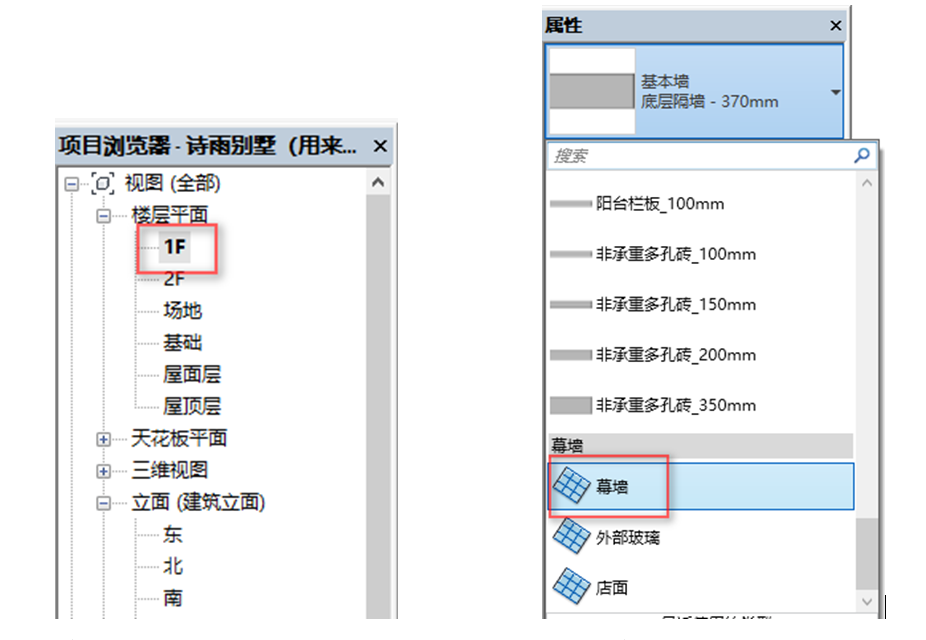

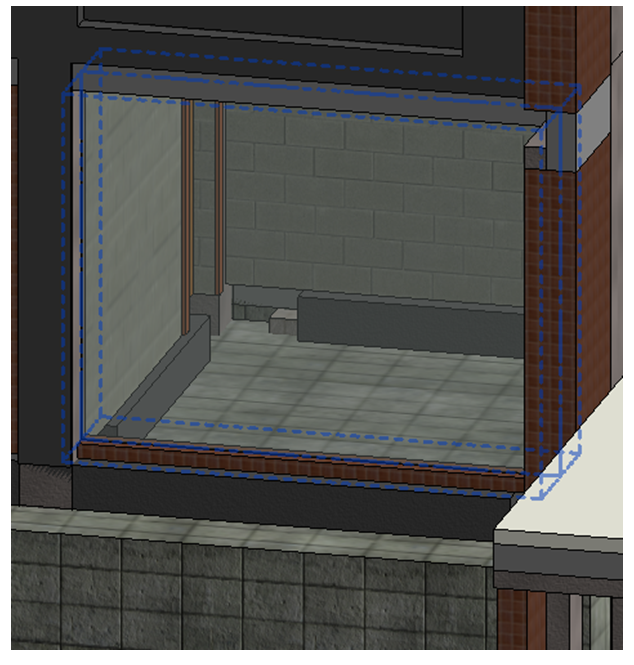

1）幕墻的創建，將樓層平面置于1F層，詳見圖2.10-1所示，選擇“建筑”"“墻”"“幕墻”詳見圖2.10-2所示，將繪制方法為“直線”繪制方式，依次捕捉圖2.10-3所示，點擊進入3D視圖，詳見圖2.10-4所示。

                                       圖2.10-1 樓層平面至1F層                         圖2.10-2幕墻的創建

圖2.10-3 幕墻的繪制捕捉

圖2.10-4  3D效果圖

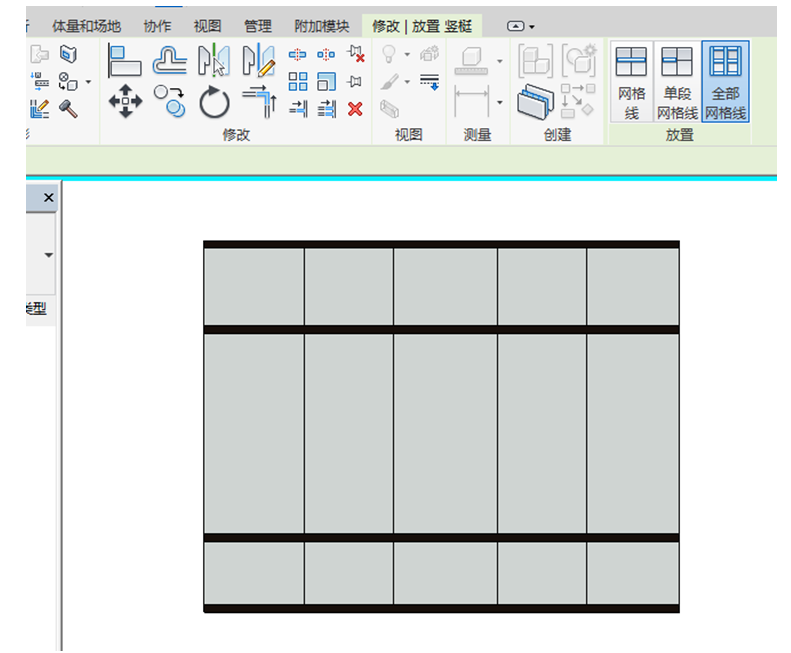

2）幕墻網格的創建，單擊選擇幕墻按快捷鍵H+I（使幕墻單獨）詳見圖2.10-5所示，點擊使幕墻轉換前視圖，選擇“建筑”"“幕墻網格”豎向尺寸左向右依次為“675mm、600mm、700mm、600mm、675mm、”橫向上至下尺寸依次為“600mm、1400mm、500mm”詳見圖2.10-6所示。

圖2.10-5 幕墻單獨效果圖

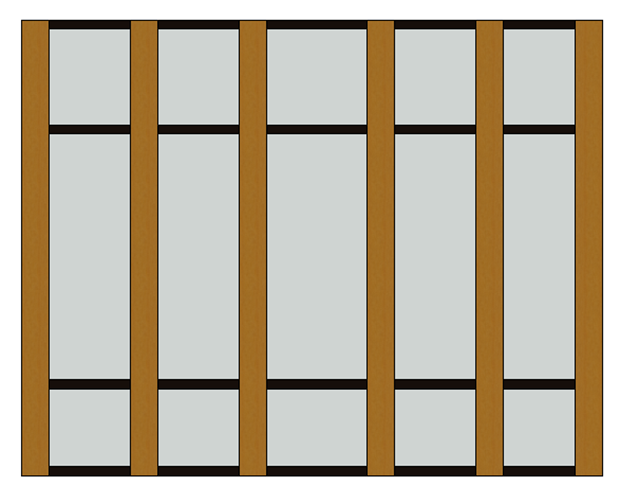

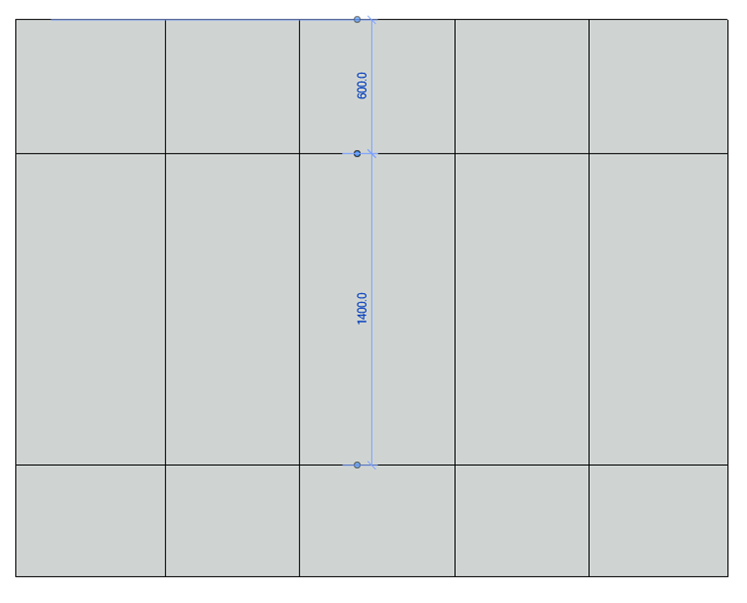

圖2.10-6  幕墻網格效果圖

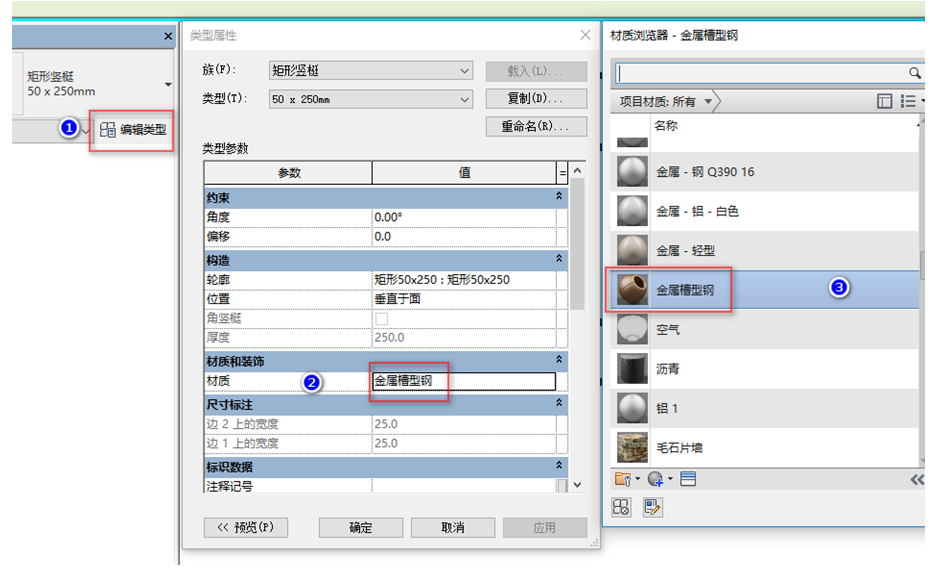

3）橫向豎梃的創建，選擇“建筑”"“豎梃”依次點擊原先創建好的橫向幕墻網格詳見圖2.10-7所示，豎梃材質的設置，點擊“編輯類型”在跳出的類型屬性框中點擊“材質”按鈕在跳出的材質瀏覽器中點擊“金屬槽鋼”詳見圖2.10-8所示。

圖2.10-7 橫向豎梃立面效果圖

圖2.10-8 豎梃材質設置

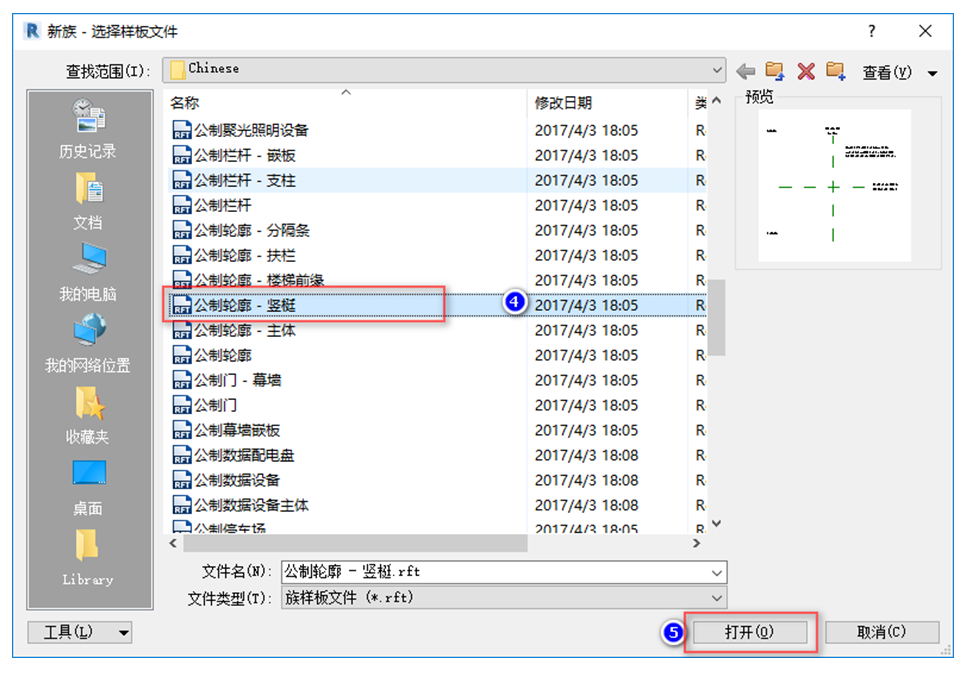

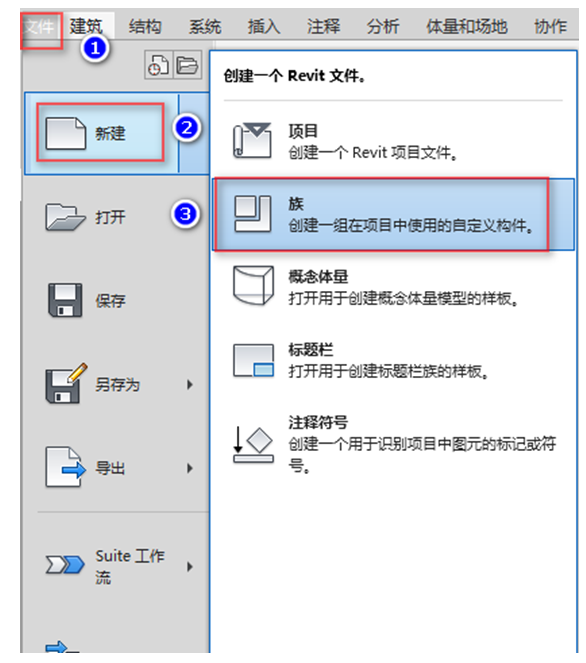

4）豎向豎梃的創建，選擇“文件”"“新建”"“族”在彈出的新族-選擇樣板文件中選擇“公制輪廓-豎梃.rft”詳見圖2.10-9所示。

圖2.10-9 豎梃族的創建

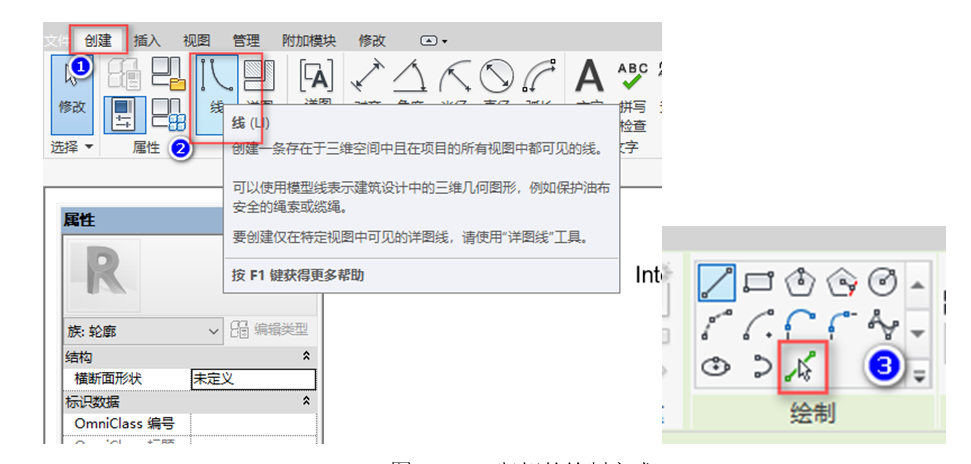

5）豎向豎梃的繪制，點擊“創建”在創建選項卡中選擇“線”繪制方法為“拾取線”詳見圖2.10-10所示。

圖2.10-10 豎梃的繪制方式

6）將“偏移”改為“75”拾取中心線繪制兩條與軸線偏移75的線詳見圖2.10-11所示，同樣的方法將“偏移”向下偏移“100”向上偏移“400”詳見圖2.10-12所示平面效果圖。

圖2.10-11 豎梃輪廓的拾取

圖2.10-12 豎梃輪廓的拾取

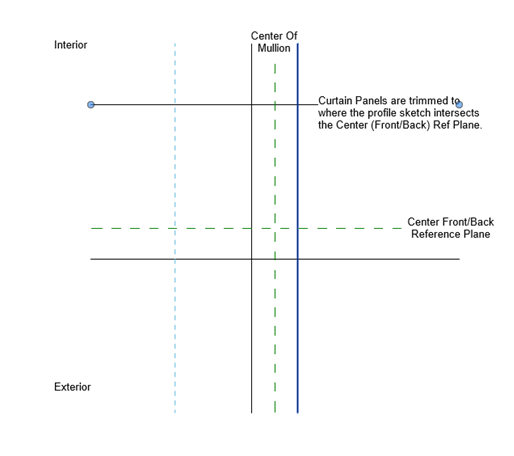

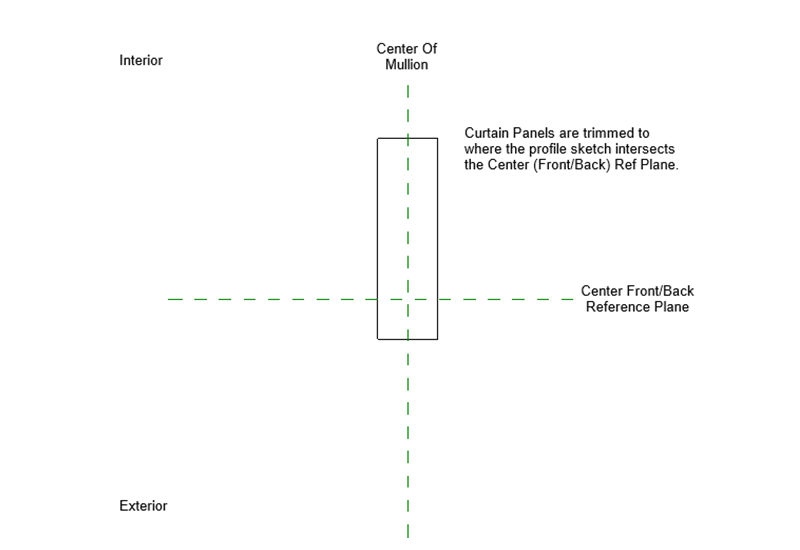

7)按快捷鍵T+R修剪（選取保留的線）詳見圖2.10-13所示。

圖2.10-13 豎梃輪廓修剪后效果圖

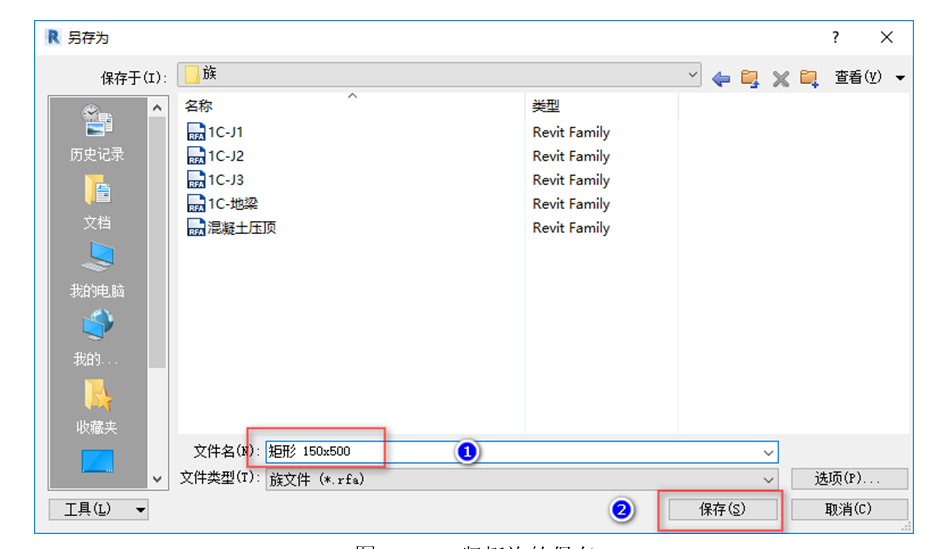

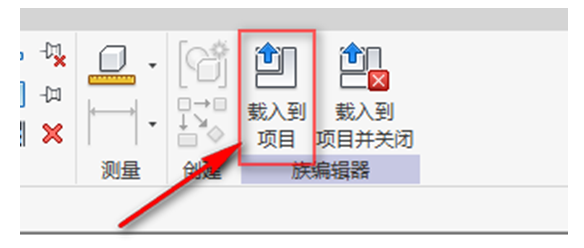

8）豎向豎梃族的保存，點擊“文件”"“另存為”"“族”保存在族文件夾中命名為“矩形 150x500”點擊保存按鈕詳見圖2.10-14所示，點擊“載入到項目”詳見圖2.10-15所示。

圖2.10-14 豎梃族的保存

圖2.10-15 豎梃族的載入

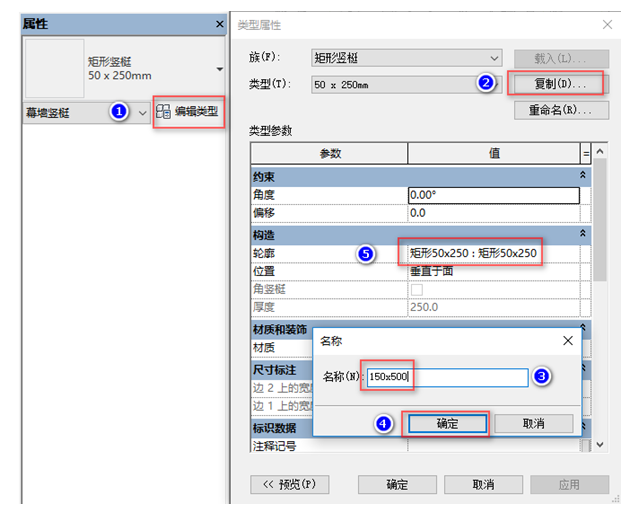

9）豎向豎梃的繪制，點擊“建筑”"“豎梃”選擇“編輯類型”在彈出的類型屬性中點擊“復制”將名稱“50x250”改為“150x500”點擊“確定”按鈕，在將輪廓修改為“150x500”詳見圖2.10-16所示。

圖2.10-16 豎向豎梃參數的修改

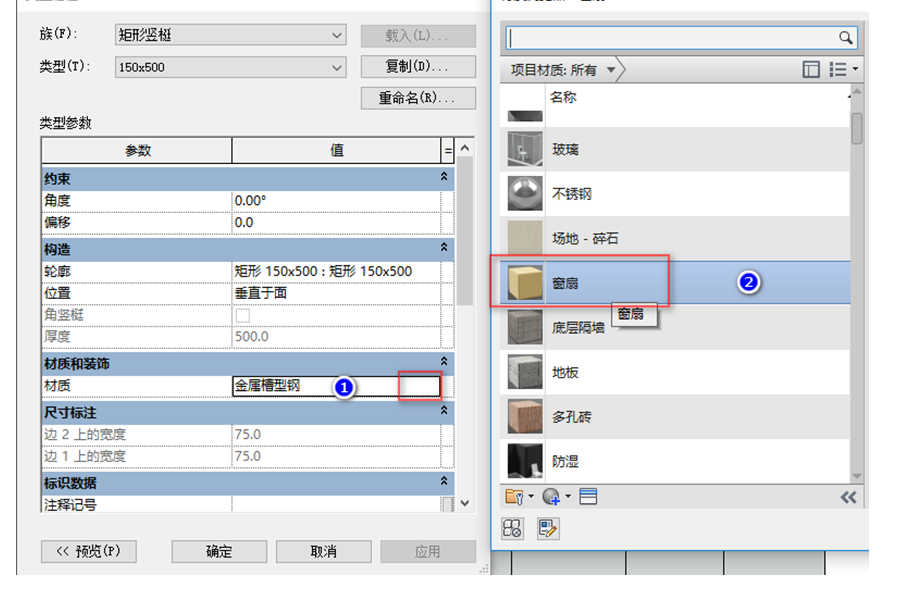

10）在點擊“材質”在彈出的材質瀏覽器中選擇“窗扇”詳見圖2.10-17所示，在進行拾取的繪制詳見圖2.10-18所示，繪制完成后按快捷鍵H+R將幕墻還原詳見圖2.10-19所示。

圖2.10-17 豎梃材質的修改

圖2.10-18 豎向豎梃繪制完后平面效果圖

圖2.10-19 幕墻3D效果圖

11）根據以上步驟將其他幕墻繪制完成。詳見圖2.10-20所示。

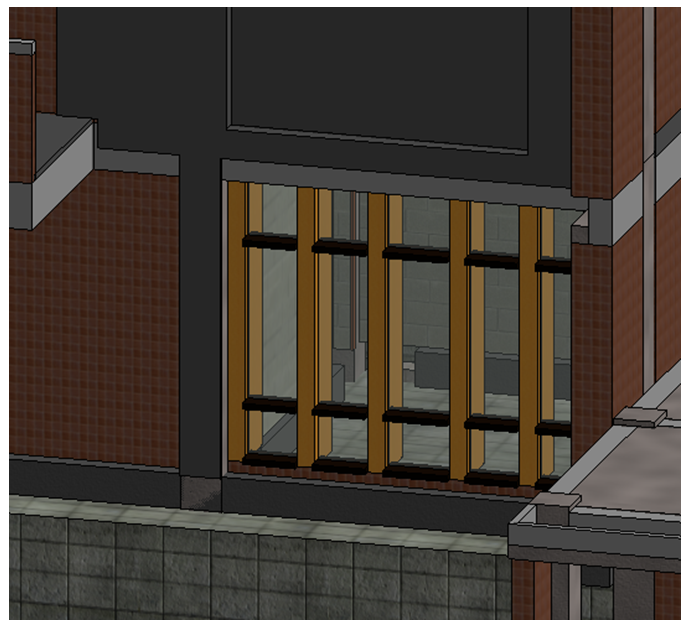

圖2.10-20  3D效果圖
