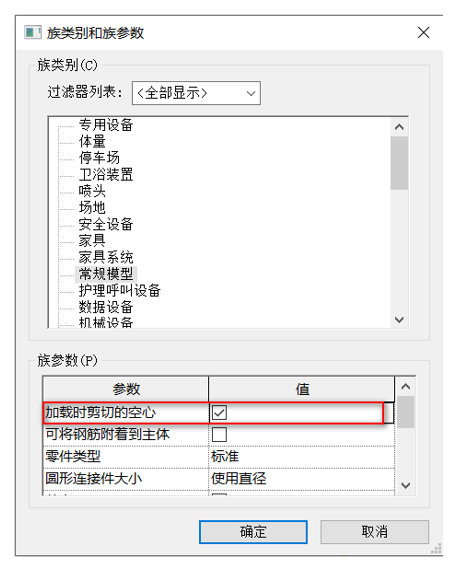

01.點擊“文件”選項卡——“新建”——族，在彈出來的新建族對話框中，選擇“基于線的公制常規模型.rft”，點擊“打開”按鈕，創建一個新族，在“屬性”面板中點擊“族類別和族參數”，適當調整其類別與參數，如圖2.6-1所示。

圖2.6-1  族類別和族參數

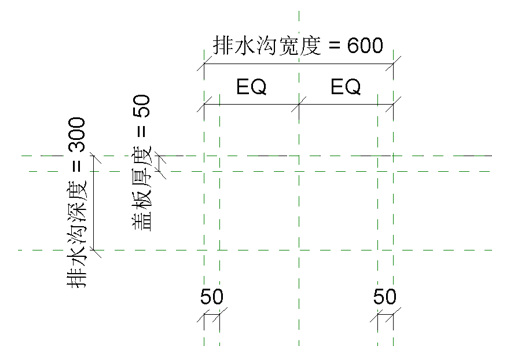

02.繪制參照平面。在“左”視圖平面內，繪制相應的參照平面，并進行“等分”、“鎖定”以及創建“排水溝寬度”、“排水溝深度”、“蓋板厚度”的參數屬性，如圖2.6-2所示。

圖2.6-2  參照平面

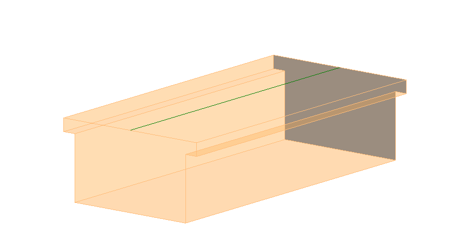

03.繪制排水溝輪廓線。在“創建”選項卡下點擊“空心形狀”下拉列表中的“空心拉伸”，在視圖中進行排水溝輪廓線的繪制，并在繪制完成的輪廓線中逐一進行“對齊”和“鎖定”，如圖2.6-3所示，點擊“完成”，即可完成空心拉伸。切換到“參照標高”視圖平面內，適當調整其長度并進行“對齊”和“鎖定”，致使排水溝隨著參數的變化而變化，完成排水溝的繪制，如圖2.6-4所示。保存族到相應的文件夾內。

圖2.6-3  排水溝輪廓線

圖2.6-4  排水溝

04.創建項目進行對族的驗證。新建“建筑樣板”項目，并在平面視圖中適當繪制樓板，并把繪制好的排水溝載入到項目中。在“建筑”選項卡下點擊“放置構件”下拉列表的“放置構件”進行排水溝的放置，并點擊“剪切”來進行主體與空心拉伸的剪切，如圖2.6-5所示。

圖2.6-5  排水溝驗證
