基于墻的公制常規模型與公制門、公制窗族樣板的區別

門族可以選擇“公制門.rft”或“基于墻的公制常規模型.rft”樣板；

窗族可以選擇“公制窗.rft”或“基于墻的公制常規模型.rft”樣板。

01.基于墻的公制常規模型

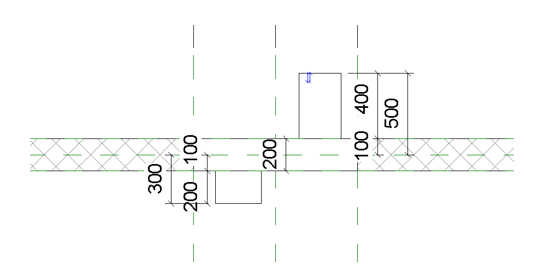

使用“基于墻的公制常規模型.rft”族樣板新建族，繪制如圖2.8-1a模型，并把繪制好的族載入到Revit項目環境中進行驗證，如圖2.8-1所示。

a）

b）

圖2.8-1

02.公制窗或公制門族樣板

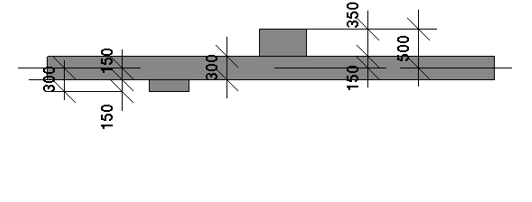

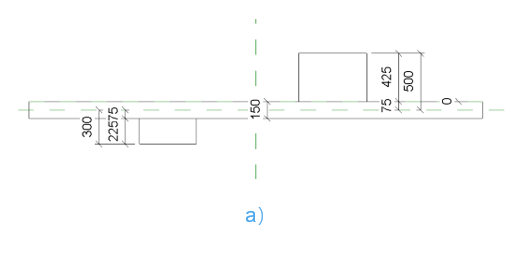

使用公制窗.rft”或公制門.rft”的族樣板，繪制如圖2.8-2a模型，并把繪制好的族載入到Revit項目環境中進行驗證，如圖2.8-2所示。

a）

b）

圖2.8-2

通過“基于墻的公制常規模型.rft”樣板與“公制窗.rft”樣板所繪制的模型對比，可以發現雖然“基于墻的公制常規模型.rft”族樣板的墻體會隨著項目墻體的變化而變化，但卻會影響拉伸圖形的長度；而“公制窗.rft”族樣板和“公制門.rft”族樣板的墻體會隨著項目墻體的變化而進行變化，并不會影響拉伸圖形長度的變化。
