帶角度平開門族實例

01.打開上一章節所繪制的“門族.rft”。

02.適當隱藏門框詳圖線等對象，并刪除“門把手”和“門板”，如圖2.11-1所示。

圖2.11-1  隱藏圖元

03.定位門板旋轉轉角。創建參照平面并賦予“門框厚度2”的參數標簽，然后在“創建”選項卡下點擊“參照線”繪制門板旋轉轉角線，并把“參照線”的端點“鎖定”在參照平面上，為參照線添加“轉角”的參數標簽，如圖2.11-2所示。

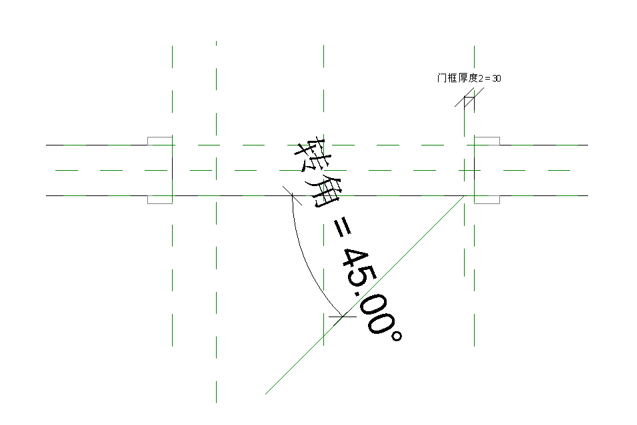

圖2.11-2  旋轉轉角

04.創建門板。在“創建”選項卡下點擊“拉伸”，在“工作平面”面板中點擊“設置”，使用“拾取一個平面（P）”方式如圖2.11-3所示，點擊“確定”拾取拾取參照線的水平方向作為工作平面，這個步驟至關重要，目的是為了保證接下來所繪制的門板與參照線發生關聯，當參照線進行旋轉時，與之關聯的門板也將發生旋轉。

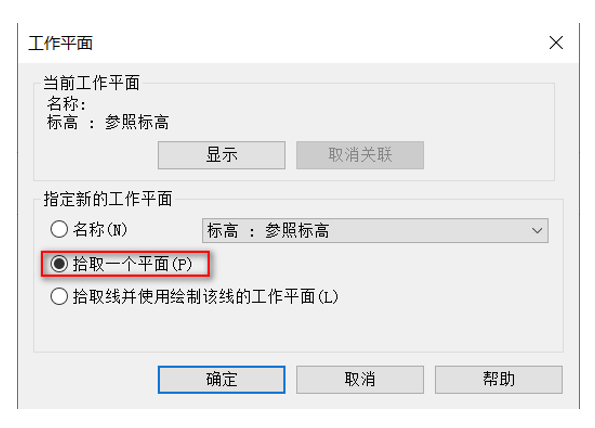

圖2.11-3  工作平面

05.在族參數中將“轉角”角度設置為90°的狀態，方便繪制門板輪廓及鎖定。接著在“創建拉伸”視圖中繪制矩形門板輪廓，對門板進行“對齊”、“鎖定”，并創建“門板寬度”、“門板厚度”參數標簽，點擊“完成”，如圖2.11-4所示。在族參數中調整設置其屬性數值檢查門板的轉動是否順利。

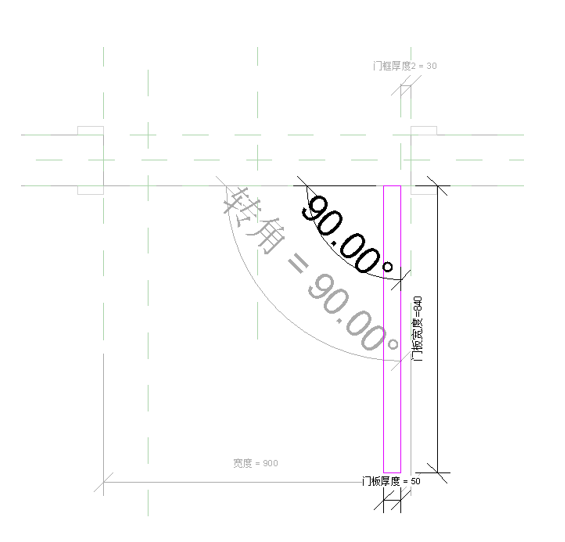

圖2.11-4  門板

06.調整門板高度。在“屬性”面板調整其門板的參數，在“內部”立面視圖中調整門板高度并“鎖定”至門框內。

07.放置門把手。在“參照標高”平面視圖內放置門把手，將門把手“對齊鎖定”在門板上，并為門把手賦予“轉角”的參數標簽，使門把手隨著“轉角”參數的變化而變化，如圖2.11-5所示。在“內部”立面視圖中調整門把手在高度上的位置并“鎖定”。

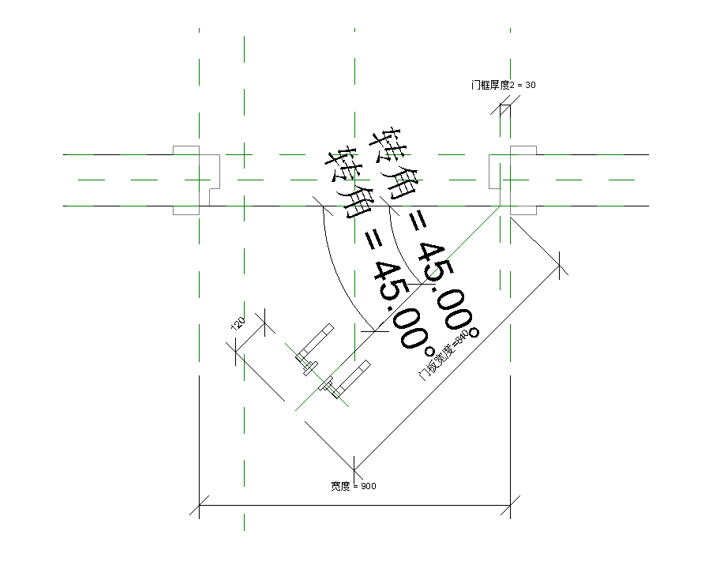

圖2.11-5  放置門把手

08.完成帶角度平開門族的繪制，如圖所示。

圖2.11-6  帶角度平開門
