接上節內容，我們具體列舉兩個實例來說明。綜合應用案例如下:
1)轉角窗轉角窗的特殊之處在與它需要剪切兩面墻。一般窗戶的繪制方法只能保證自動剪切一道墻，那另一道墻體要如何處理呢?

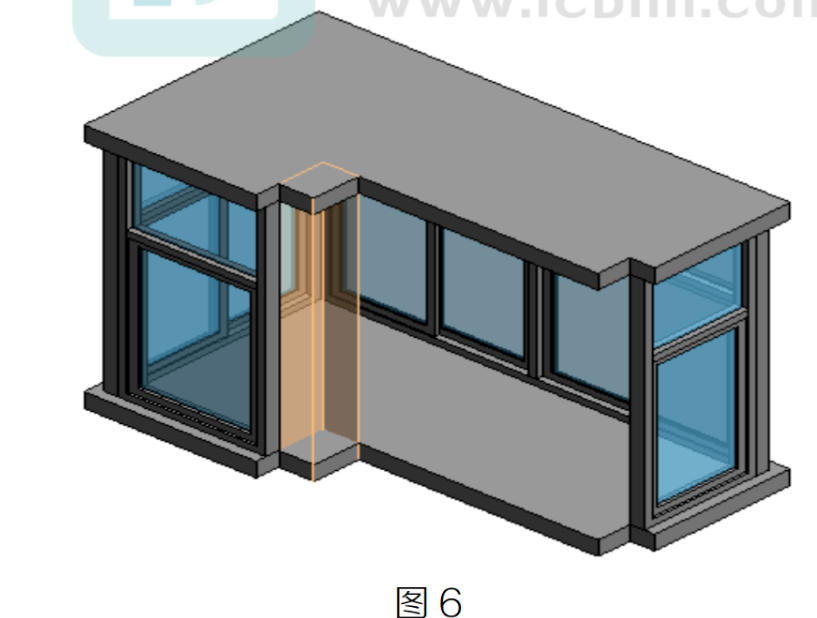

我們可以采用自動與手動結合的式:單獨創建一個空心體，按手動空心處理的方式處理，如圖6所示。

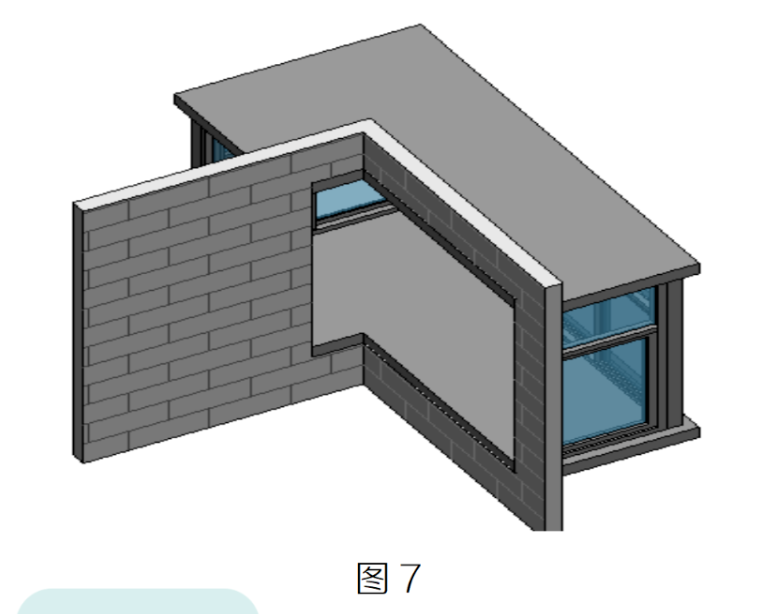

將族載入項目中，手動剪切，效果如圖7所示。
2)雙層樓板下的集水坑

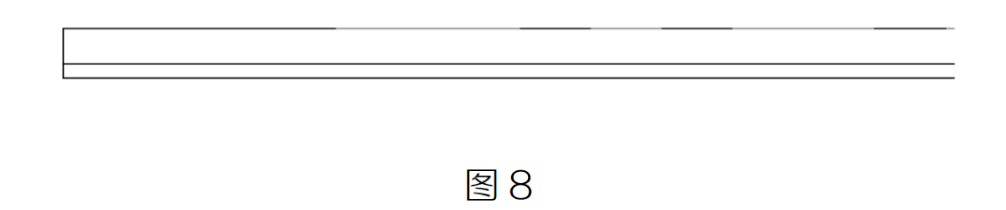

如果項目中只繪制了集水坑上方的結構底板，僅僅是一個基于面或基于樓板的族即可剪切集水坑上方的樓板。但如果是兩層單獨的樓板呢?如結構板下方繪制了墊層，如圖8所示。
同上，常規操作的族只能自動剪切一塊樓板，我們可以綜合運用自動剪切與手動剪切的命令，單獨繪制一個無主體的空心體，如圖9所示。

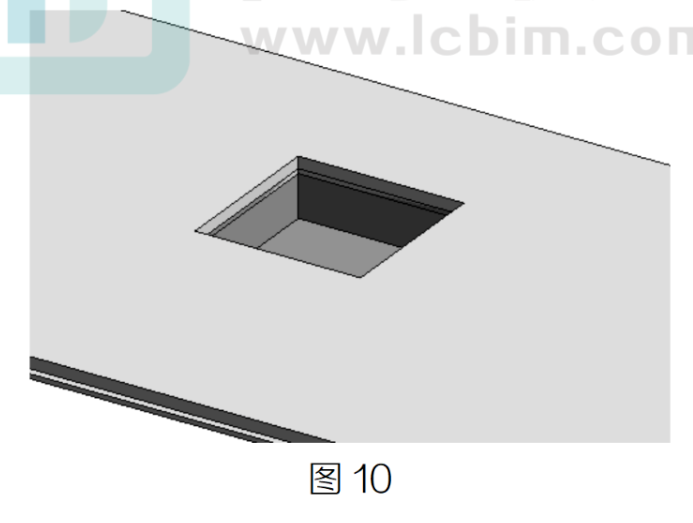

在項目中使用時，手動剪切，效果如圖 10 所示。
