族可以剪切項目中的構件?可能你忘了，門窗不是就剪切了項日中的墻么?今天就來梳理一下族剪切項目中構件的情況。

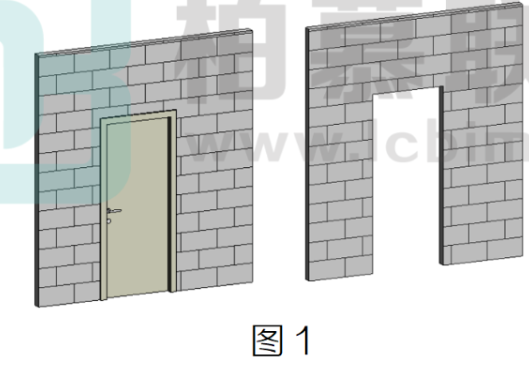

1.門洞功能剪切這個功能以門窗族為代表:門窗族在項目中放置時自動剪切主體墻，如圖1所示。

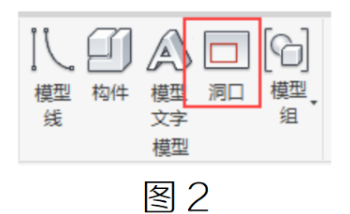

族編輯界面，創建選項卡下“洞口”命令，直接在墻上開洞即可如圖2所示

特點:“洞口”功能僅在基于墻的族中才可用，功能受限。

2.空心剪切

族中繪制空心構件，空心構件在項目中起一定作用，剪切項目中構件。

1)項目中自動剪切

族中的空心在項目中自動剪切項目中的構件，如管線在墻上開的洞口。

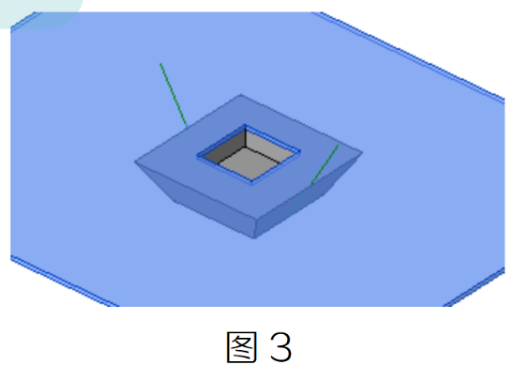

要實現自動剪切功能，必要條件是族為有主體的族，且族中的空心剪切的是族的主體，如圖3，基于樓板的集水坑。

2）項目中手動剪切

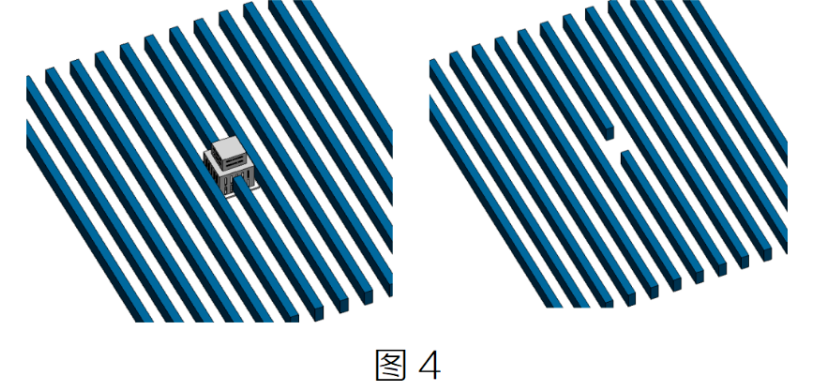

Revit 提供一種空心技術，可以使得族中的空心剪切項日中某些構件，如圖 4所示，族中的空心剪切項目中的鋁格柵。

手動剪切條件如下:

①族中空心無主體;

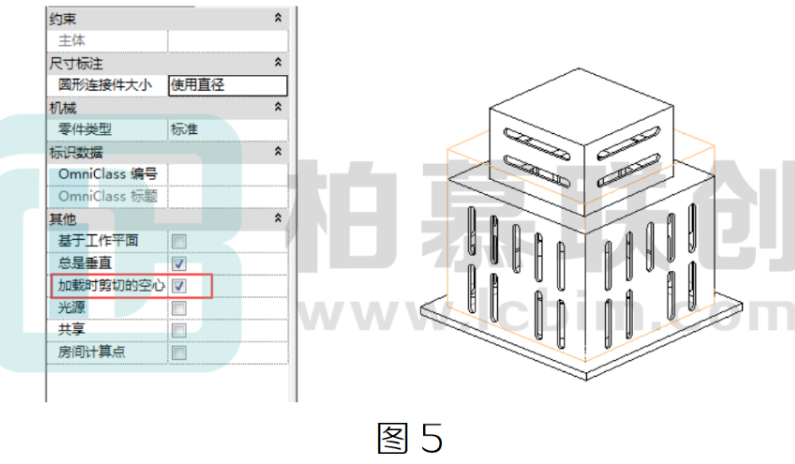

②勾選“加載時剪切的空心”，如圖 5 所示;

3)項目中剪切的構件類別為墻、樓板、屋頂、天花板和結構框架,結構柱、結構基礎、櫥柜、家具、專用設備和常規模型中的某一個。

滿足以上三個條件即可。項目中剪切時，先選擇要剪切的對象后選擇用于剪切的實例。如，要用族中的空心剪切項目中的樓板，先選擇樓板，后選擇族。

下節我們將具體列舉兩個實際案例來說明空心的妙用。
