1. 隱藏局部線條我們?cè)谧鲰?xiàng)目出圖的時候，視圖中一個構件上可能會出現我們不想要的多余線條，但是因?yàn)檎麄€(gè)構件我們還是需要的，因此不能隱藏構件，如圖1所示。

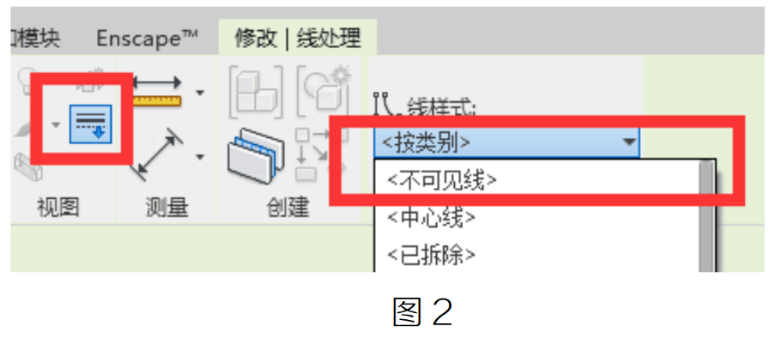

例如圖1所示屋頂，畫好的屋頂構件上有很多線條，但是我們?cè)趯?shí)際出圖的時候是不需要的。我們可以選擇修改面板下的線處理，選擇不可見線，來處理屋頂構件上多余的線條，如圖2所示。

2.局部線顏色、寬度的處理

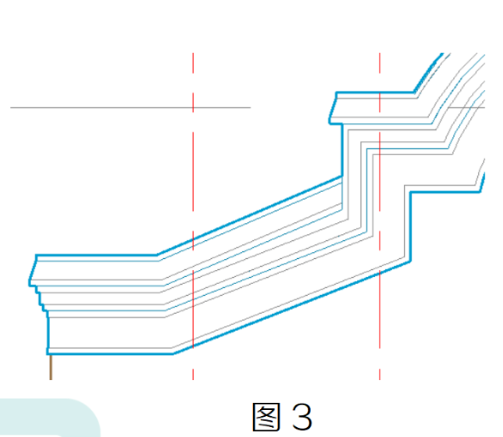

如圖 3所示，在古建項目中立面圖紙的邊界是需要加粗的線條來表示的。

想要在 Revit 中表現出來的話，兩種辦法:

1)用線條來描一遍邊界

2)線處理

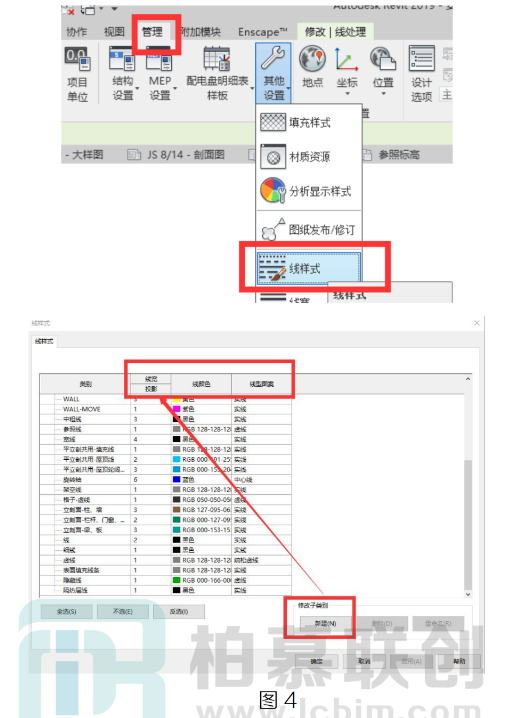

我們先在管理面板下的線樣式中，添加我們想要的線寬，顏色線型圖案的線條，如圖 4所示。

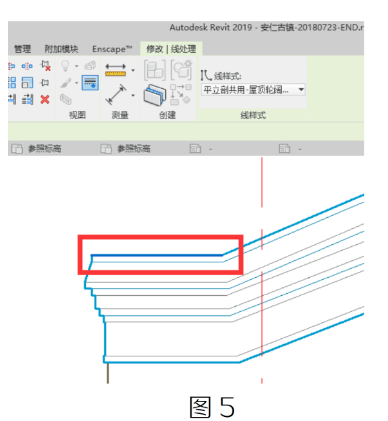

點擊修改面板下的線處理命令，點擊你想改變的構件線條，就可以在 Revt 中將同一構件的線條改為不同粗細和不同顏色的線條，如圖5所示。

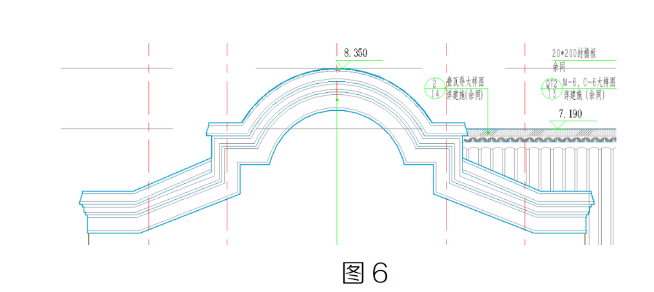

完成后如圖 6 所示。
