圓弧參變的限制條件，比如圓心鎖定、端點鎖定等，優先級是怎么的呢?今天給大家匯總一下。

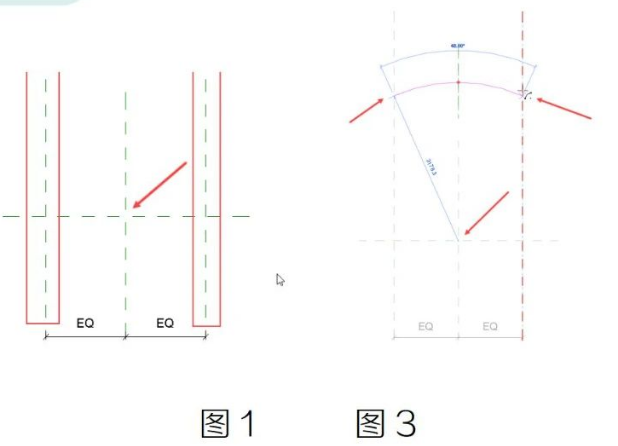

首先，新建族時對放樣路徑進行參變，選用公制常規模型族樣板。繪制兩道參照平面，均分?？紤]以樣板默認坐標原點為圓弧圓心位置。如圖1所示。
使用放樣，繪制路徑，選擇“圓心-端點弧”。點擊坐標中心位置確定圓心，再繪制圓弧交兩道參照平面。如圖3所示。
此時選中圓弧路徑，屬性欄顯示“中心標記”使圓心標記出現。將圓心標記鎖定于坐標原點。為半徑添加參數 R。

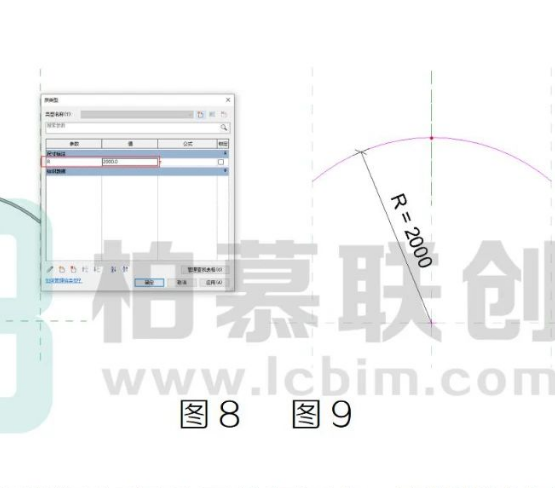

隨意繪制一個斷面輪廓完成放樣。調整參數R的值，可以看到此時的圓弧放樣參變。為半徑改變圓心保持不動的方式。如圖 8、圖9所示。

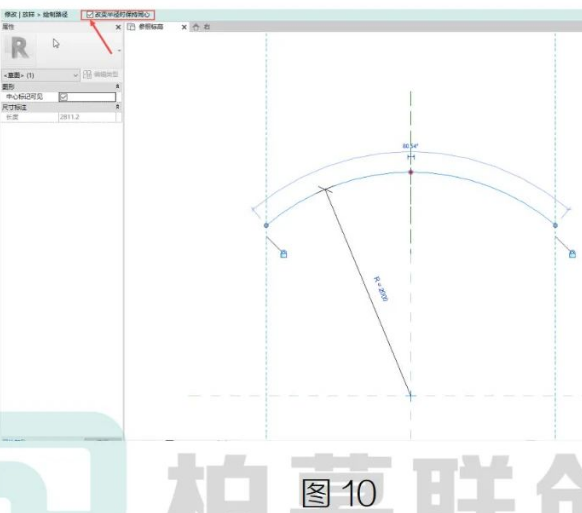

可以測試，只要鎖定了圓心于坐標原點，即使鎖定圓弧路徑兩端點于參照平面，或取消勾選“改變半徑時保持同心”。依然參變式為圓心不變，如圖 10 所示。

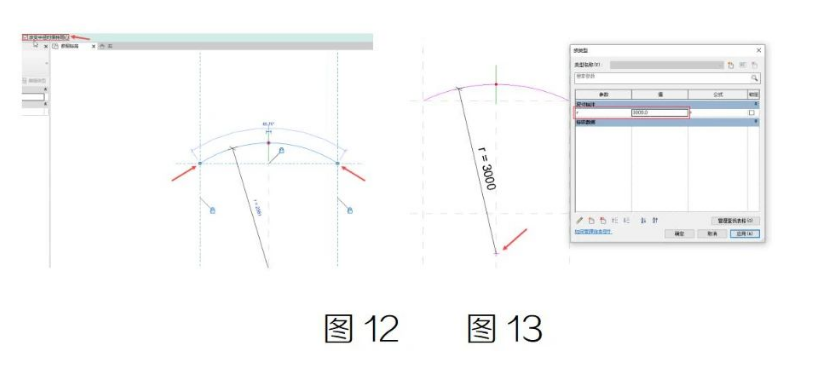

若添加一道橫向參照平面，鎖定其兩端點位置。如圖 11、圖 12.圖 13 所示。此時保持“改變半徑時保持同心”勾選。進行半徑參變只會圓弧起點終點固定，圓心相應調整。
綜上鎖定圓心限制條件優先于自帶命令“改變半徑時保持同心”鎖定圓弧兩端點限制條件優先于以上兩種命令。
