用 revt 出古建圖紙的時候，屋頂瓦片會有填充圖案，如圖1所示。

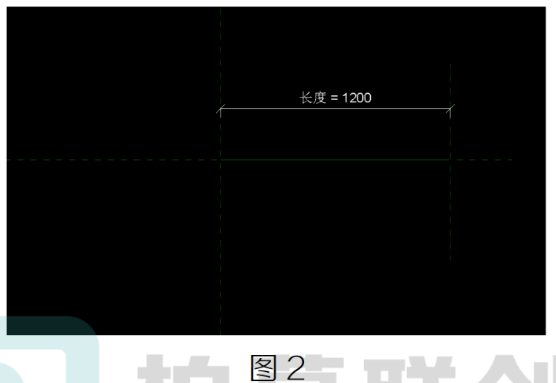

這種表達我們可以通過二維族來實現。新建族，選擇族樣板一基于公制詳圖項日線打開后界面如圖 2 所示。

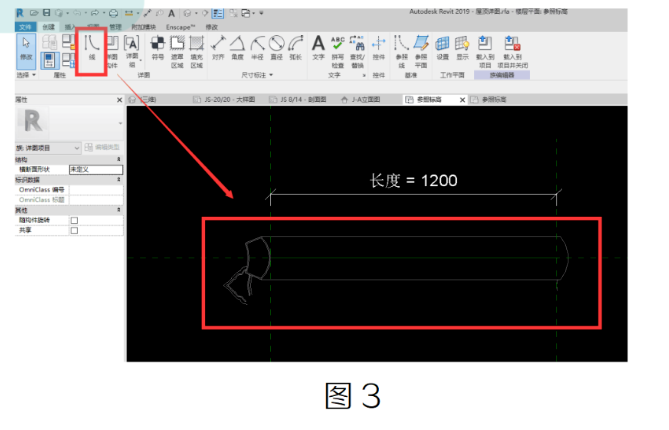

點擊創建-詳圖-線，將需要的單個瓦片樣式畫在視圖中，如圖 3所示。

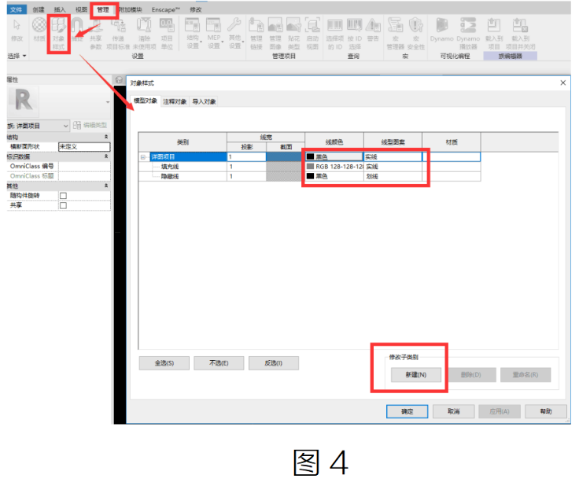

可通過更改管理-對象樣式來修改線的顏色，線型圖案，或者新建子類別，添加新的類別，可實現多種顏色與線型圖案，如圖 4所示完成族，保存，載入到項目中。在注釋面板下，詳圖-構件-詳圖構件找到族，便可像畫線條一樣，畫出隨意長度的瓦片，畫好一個后，可通過復制或者整列的方式鋪滿整個屋面
