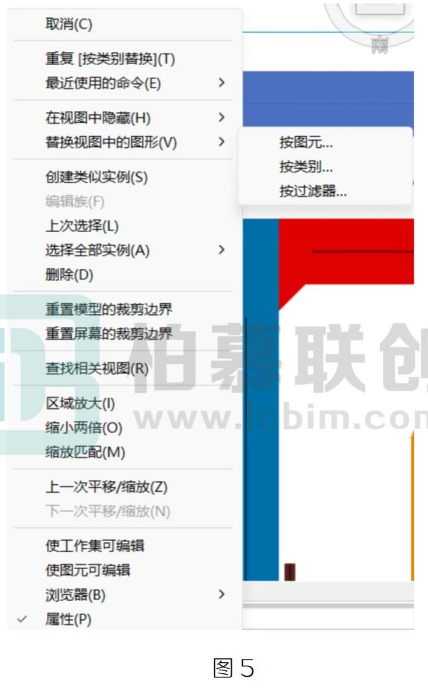

第五種選擇需要調整的構件，右鍵選擇替換視圖中的圖形來修改透明度，有三種方式，1選擇按圖元修改透明度，通過這種方式設置的透明度只有對被選擇的圖元有效。2.按類別修改透明度，通過這種方式設置的透明度對屬于同類別的圖元有效。3.按過濾器修改透明度通過這種方式設置的透明度只對符合過濾器條件的圖元有效。如圖5

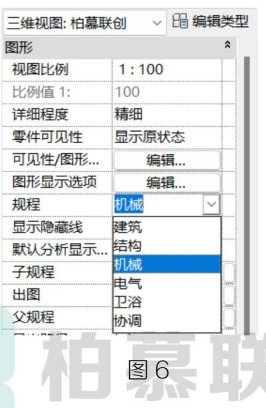

第六種通過將規程設置為機械來達成透明效果，在規程中并沒有透明度的設置，但當需要快速透明顯示時還是可以使用。優點是可以迅速將土建透明，缺點是效果單一，不能進行細節調整，如圖 6。

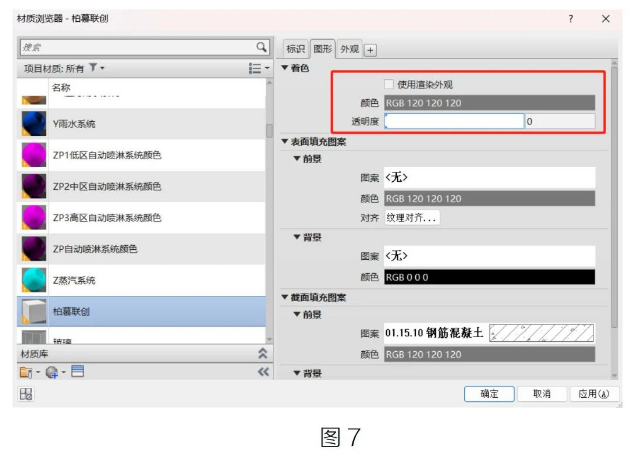

第七種通過材質瀏覽器修改圖形透明度來達到透明效果，但需注意橋架無法被賦予材質。
