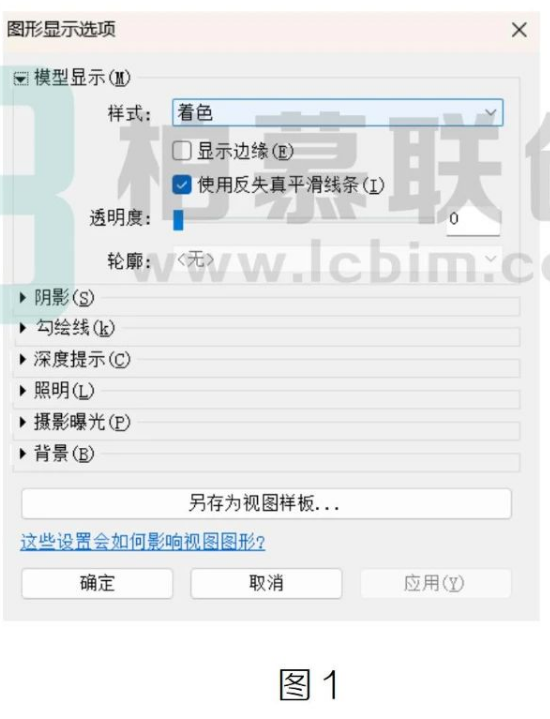

當我們在調整管綜時，難免會遇到管線密集區域，此時我們會選擇對某些構件進行透明處理，那么設置透明的的方法有哪幾種呢?第一種通過圖形顯示選項中的模型顯示來修改透明度，需注意，此處調整透明度為調整整個模型透明度，如圖1。

第二種通過可見性/圖形替換-模型類別來修改透明度，例如我們想觀看板下排布時就可以將板選擇為透明(按需求 0-100 透明的)，但需注意此時我們設置的板透明會讓此項目全部的板都變透明了，如圖2

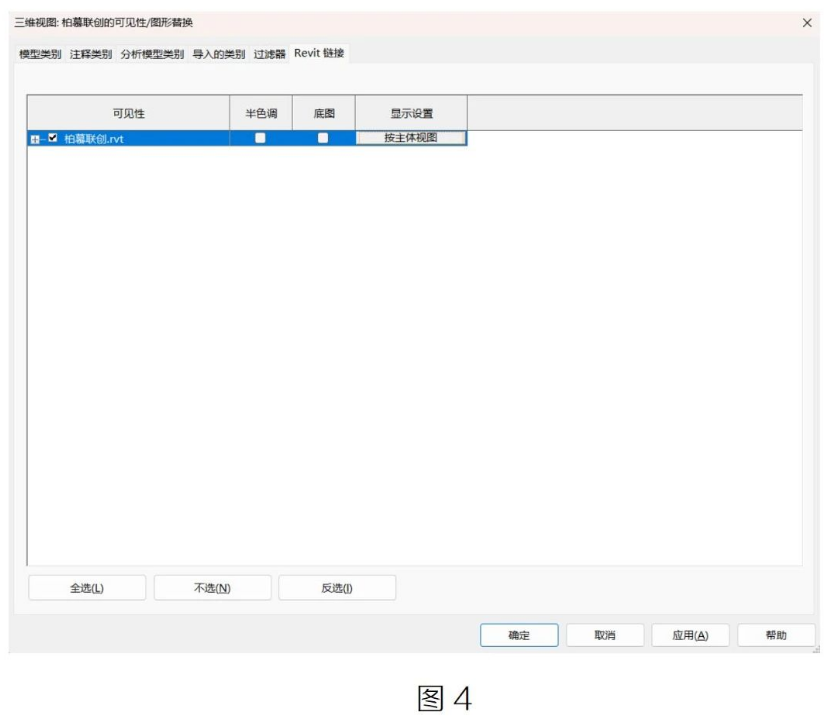

第四種通過可見性/圖形替換-Revt 鏈接調整透明度，需注意此

辦法僅適用于僅調整鏈接模型透明度時使用，如圖4。
