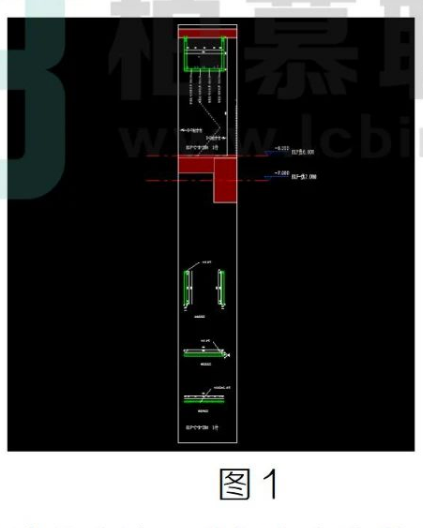

在 Revt 中我們創建綜合支架剖面后對其進行出圖時需要對剖面視圖進行處理。如圖 1.所示我們運用復制支架到結構標高以下較遠的地方拆分標注后。需要將其處理為兩個視圖框以此區分“支架剖面”及“支架拆分圖”。

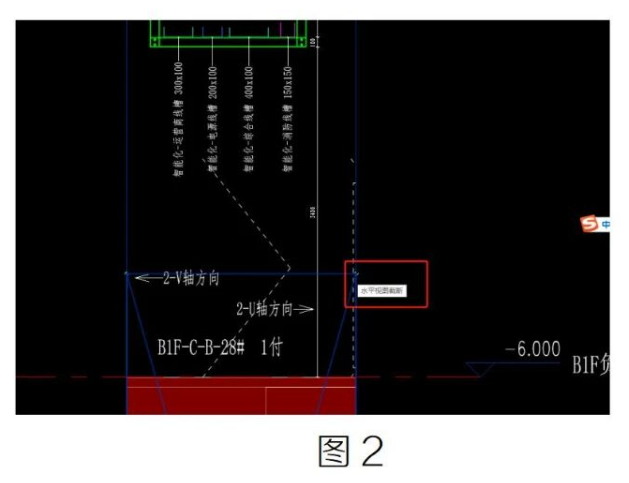

這里有一種解決的方法，我們點擊選著到剖面框，坡面框上出現四個波浪符號，鼠標移動到符號上(如圖2)出現“水平視圖裁斷”

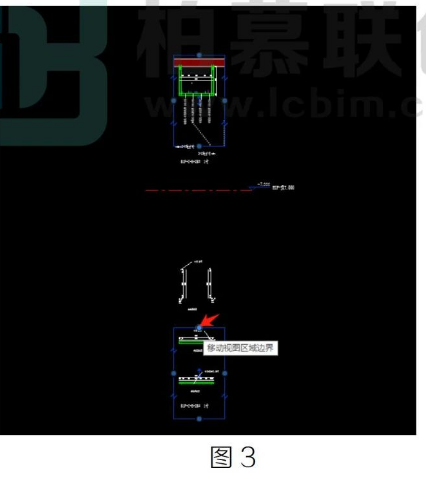

點擊符號視圖會裁剪為兩個視圖框。移動視圖區域邊界使其剖到需要的位置，如圖3所示。

最后拖動剖面中的上下箭頭符號(移動視圖區域)將兩個視圖靠近(如圖 4)。這樣綜合支架剖面框就處理完成了。
