arasolid建模算法-創建基本三維拓撲實體

發布于：2025-07-20 22:15:44
首頁/技術分享/行業資訊
收藏
786

網友投稿

更多

Parasolid內核的功能可以總結為對實體和非實體對象的增(創建)刪改查、校驗修復、管理(場景,內存)、文件導入導出等，本節內容以創建基本三維實體作為開始，后續更新章節將逐步由淺入深涉及各部分內容。

一、Parasolid中的基本三維拓撲實體

Parasolid提供現成、簡單、易用的API來創建以下幾種基本三維Solid實體：

  • 長方體
  • 圓錐
  • 圓柱
  • 棱臺
  • 圓球
  • 圓環

基本三維實體本質也可以通過其他方式來創建，如將一個矩形、正多邊形、圓形輪廓的薄板進行拉伸可創建一個立方體、棱臺、圓柱；將一個圓形薄板繞某個軸進行旋轉可創建球體或圓環，但這些接口操作起來稍微有些繁瑣，因此對于一些常見的基本三維實體，大部分幾何內核 (ACIS,CGM,OCC)都會直接提供簡單的接口以供使用。

二、基本三維實體的創建方法

三維實體的創建結果均保存在PK_BODY_t中。 basis_set可控制立方體底部中心點位置以及長寬高三條邊的朝向，basis_set如果為空（nullptr），則直接使用世界坐標系進行創建。

2.1 長方體

可控制長方體長寬高的尺寸以及長寬高三條邊的朝向。

  • 接口描述
PK_ERROR_code_t      PK_BODY_create_solid_block
(
--- received arguments ---
double               x,         --- block extent in local x direction (>0)
double               y,         --- block extent in local y direction (>0)
double               z,         --- block extent in local z direction (>0)
const PK_AXIS2_sf_t *basis_set, --- position and orientation (may be NULL)

--- returned arguments ---
PK_BODY_t     *const body       --- solid body returned
)
  • 創建方法
PK_AXIS2_sf_t axis;
axis.location = { -15, 10, 0 };
axis.axis = { 0,0,1};
axis.ref_direction = { 1,0,0 };

PK_BODY_t cube = PK_ENTITY_null;
PK_ERROR_code_t err = PK_BODY_create_solid_block(7,10,15, &axis, &cube);

2.2 圓錐

圓錐和圓臺的創建使用同一個接口，radius控制圓臺上底面的半徑，當radius為0時為圓錐。

  • 接口描述
PK_ERROR_code_t      PK_BODY_create_solid_cone
(
--- received arguments ---
double               radius,    --- cone radius (may be 0)
double               height,    --- cone height (>0)
double               semi_angle,--- semi-vertex angle (>0, <Pi/2)
const PK_AXIS2_sf_t *basis_set, --- position and orientation (may be NULL)

--- returned arguments ---
PK_BODY_t     *const body       --- solid body returned
)

  • 創建方法
PK_AXIS2_sf_t axis;
axis.location = { 20, 10, 10 };
axis.axis = { 0, 0, -1 };
axis.ref_direction = { 0, 1, 0 };

PK_BODY_t cone = PK_ENTITY_null;
PK_ERROR_code_t err = PK_BODY_create_solid_cone(5, 10, 3.1415926 / 8, &axis, &cone);

2.3 圓柱

  • 接口描述
PK_ERROR_code_t      PK_BODY_create_solid_cyl
(
--- received arguments ---
double               radius,    --- cylinder radius (>0)
double               height,    --- cylinder height (>0)
const PK_AXIS2_sf_t *basis_set, --- position and orientation (may be NULL)

--- returned arguments ---
PK_BODY_t     *const body       --- solid body returned
)

  • 創建方法
PK_AXIS2_sf_t axis;
axis.location = { 0, 10, 0 };
axis.axis = { 0, 0, 1 };
axis.ref_direction = { 0, 1, 0 };

PK_BODY_t cly = PK_ENTITY_null;
PK_ERROR_code_t err = PK_BODY_create_solid_cyl(6, 15, &axis, &cly);

2.4 棱臺

radius為棱臺底面輪廓外接圓的半徑。

  • 接口描述
PK_ERROR_code_t      PK_BODY_create_solid_prism
(
--- received arguments ---
double               radius,    --- prism radius (>0)
double               height,    --- prism height (>0)
int                  n_sides,   --- number of sides (>2)
const PK_AXIS2_sf_t *basis_set, --- position and orientation (may be NULL)

--- returned arguments ---
PK_BODY_t     *const body       --- solid body returned
)
  • 創建方法
PK_AXIS2_sf_t axis;
axis.location = { -15, -10, 0 };
axis.axis = { 0, 0, -1 };
axis.ref_direction = { 0, 1, 0 };

PK_BODY_t prism = PK_ENTITY_null;
PK_ERROR_code_t err = PK_BODY_create_solid_prism(4, 5, 6, &axis, &prism);

2.5 球體

  • 接口描述
PK_ERROR_code_t      PK_BODY_create_solid_sphere
(
--- received arguments ---
double               radius,    --- sphere radius (>0)
const PK_AXIS2_sf_t *basis_set, --- position and orientation (may be NULL)

--- returned arguments ---
PK_BODY_t     *const body       --- solid body returned
)

  • 創建方法
PK_AXIS2_sf_t axis;
axis.location = { 20, -10, 0 };
axis.axis = { 0, 0, -1 };
axis.ref_direction = { 0, 1, 0 };

PK_BODY_t sphere = PK_ENTITY_null;
PK_ERROR_code_t err = PK_BODY_create_solid_sphere(5, &axis, &sphere);

2.6 圓環

major_radius為圓環中心線的半徑 minor_radius為環寬的一半

  • 接口描述
PK_ERROR_code_t      PK_BODY_create_solid_torus
(
--- received arguments ---
double               major_radius, --- torus major radius
double               minor_radius, --- torus minor radius (> 0)
const PK_AXIS2_sf_t *basis_set,    --- position and orientation (may be NULL)

--- returned arguments ---
PK_BODY_t     *const body          --- solid body returned
)

  • 創建方法
PK_AXIS2_sf_t axis;
axis.location = { 0, -10, 0 };
axis.axis = { 0, 0, -1 };
axis.ref_direction = { 0, 1, 0 };

PK_BODY_t torus = PK_ENTITY_null;
PK_ERROR_code_t err = PK_BODY_create_solid_torus(8, 3, &axis, &torus);

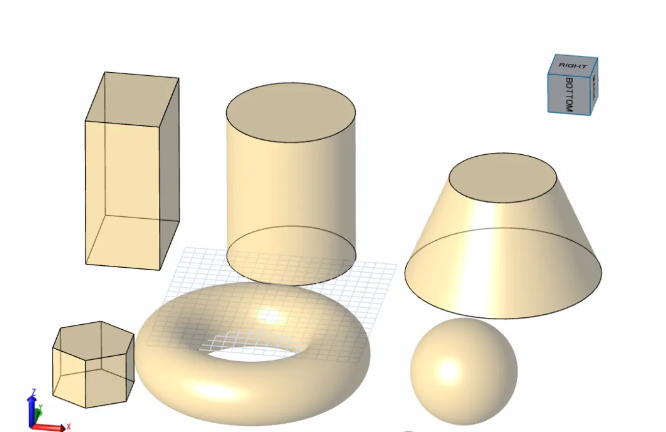

2.7 創建結果預覽
