01.新建“公制柱.rft”族樣板。

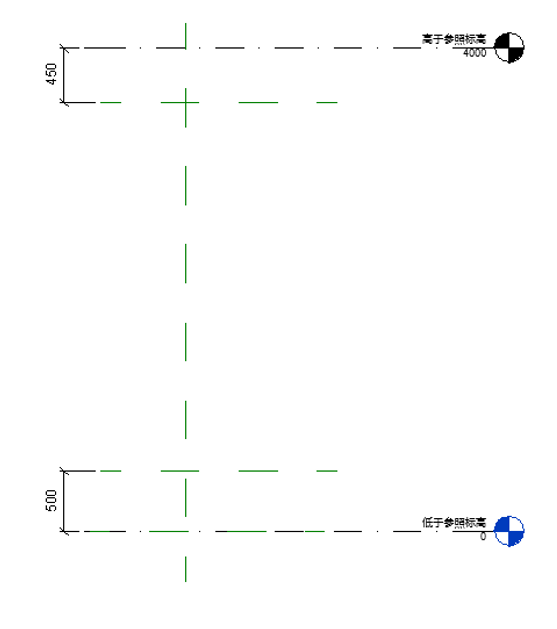

02. 在“前”立面視圖中，創建兩條參照平面，并“注釋”和“鎖定”，如圖2.3-1所示。切換到“低于參照標高”，刪除多余的參照平面以防止誤導，在平面上使用“拉伸”工具繪制圓，并勾選“中心標記可見”，進行“對齊”、“鎖定”以及創建賦予“R”的參數標簽，如圖2.3-2所示。
圖2.3-1
圖2.3-2

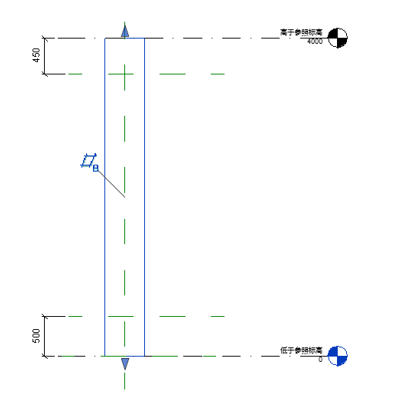

03.在“前”立面視圖中進行適當拉伸并“鎖定”圖形在參照平面上，如圖2.3-3所示。并將其材質關聯“柱身材質”。
圖2.3-3
04.創建頂部路徑輪廓。在“創建”選項卡下點擊“放樣”中的“設置”，勾選“拾取一個平面”，在立面視圖中拾取頂部的“高與參照標高”，在彈出來的面板中跳轉到“低于參照標高”進行繪制頂部路徑輪廓，并勾選“中心標記可見”，進行“對齊”、“鎖定”以及創建賦予“R”的參數屬性，如圖2.3-4所示。
圖2.3-4

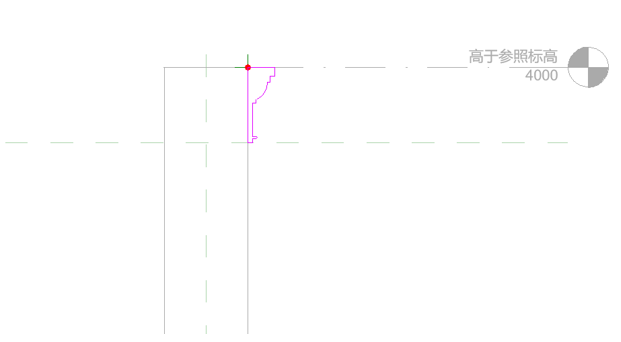

05.繪制頂部輪廓。點擊“放樣”中的編輯輪廓，在彈出來的面板中跳轉視圖為“立面：右”，在視圖中繪制頂部輪廓，在繪制好的輪廓中適當?shù)剡M(jìn)行“鎖定”，用以控制周邊的輪廓，點擊“完成”，如圖2.3-5所示。
圖2.3-5
06.在柱頂“屬性”面板中將其“材質”關聯為“柱身材質”。
07.創建底部路徑輪廓。在“創建”選項卡下點擊“放樣”中的“設置”，勾選“拾取一個平面”，在立面視圖中拾取頂部的“低與參照標高”，在彈出來的面板中跳轉到“低于參照標高”進行繪制頂部路徑輪廓，并勾選“中心標記可見”，進行“對齊”、“鎖定”以及創建賦予“R”的參數屬性，如圖2.3-6所示。
圖2.3-6

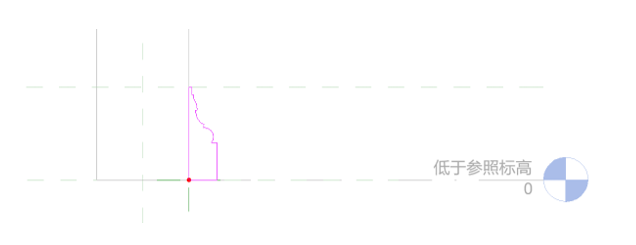

08.繪制底部輪廓。點擊“拉伸”中的編輯輪廓，在彈出來的面板中跳轉視圖為“立面：右”，在視圖中繪制底部輪廓，在繪制好的輪廓中適當?shù)剡M(jìn)行“鎖定”，用以控制周邊的輪廓，點擊“完成”，如圖2.3-7所示。
圖2.3-7
09.在柱底“屬性”面板中將其“材質”關聯為“柱身材質”。

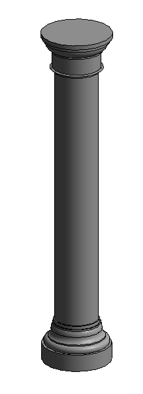

10.使用“連接”將柱頂、柱底和柱身進行連接，如圖2.3-8所示。
圖2.3-8
11.羅馬柱柱身繪制完成，將其命名為“羅馬柱柱身”保存到計算機本地文件夾中。
