1. 圖紙的處理
AC_暖通：全稱是HVAC，air-conditioning;08酒店F18~21標準層平面圖-風
1. 外部切塊
n 將所需要的導入的圖紙單獨切出來，這樣模型比較不會卡，也好找到所需要的圖元

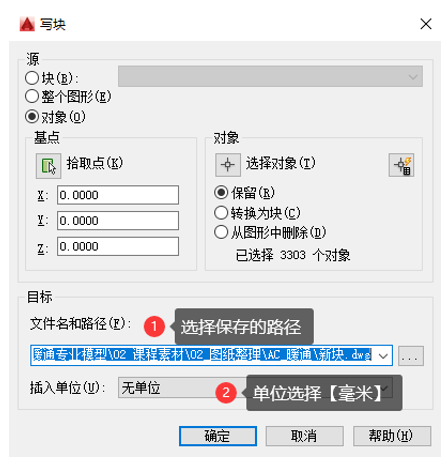

n 框選所需要切割出來的圖元，輸入快捷鍵W
n 彈出對話框選擇
2. 字體的調整
n 在CAD中遇到字體顯示不了的問題
n 選擇無法顯示的字體，快捷鍵ST調出文字樣式
n 選擇可以顯示的字體（沒有感嘆號的）
點擊【應用】
n 用快捷鍵RE刷新一下，無法顯示的字體就能顯示了
3. 轉T3版本
n 圖紙導入到Revit 里面有些圖元沒法顯示，這時就要把圖紙轉成T3格式

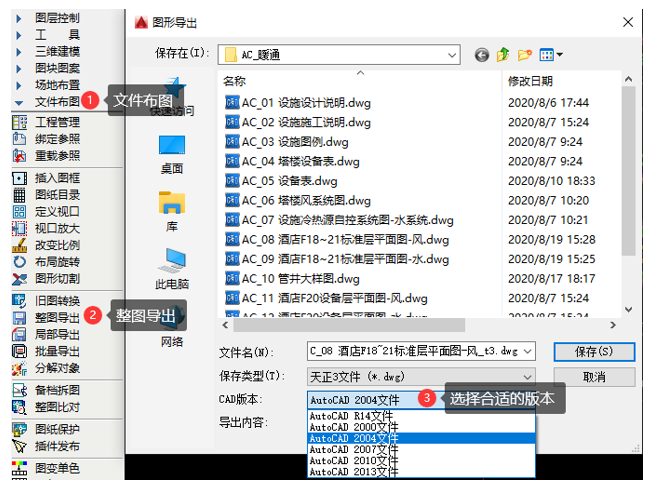

n 用天正打開圖紙，導圖T3格式
如果以上兩步還不能解決導入Revit 中圖元顯示不全的問題，那就安裝下面這個小工具
4. 圖層處理
n 刪除（關閉）不需要顯示的圖層
n 雙擊鼠標滾輪，刪除多余的圖元

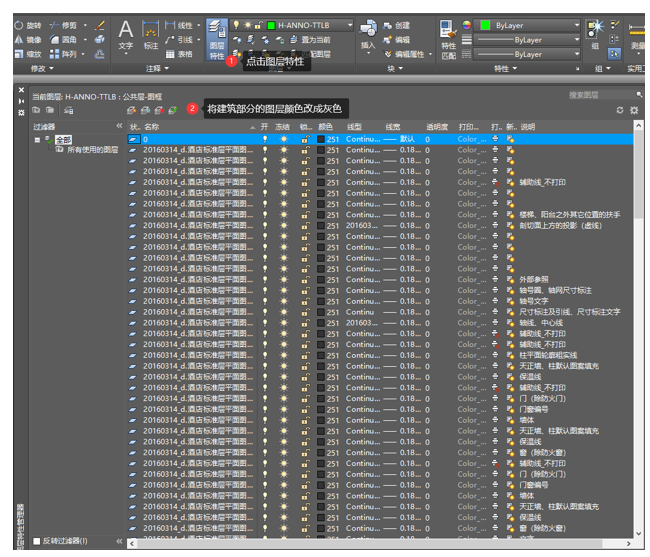

n 單擊圖層特性，將土建部分調成灰色顯示（按shift 可以多選）
5. 清理多余的塊
n 框選所有圖元，輸入快捷鍵X，全部炸開

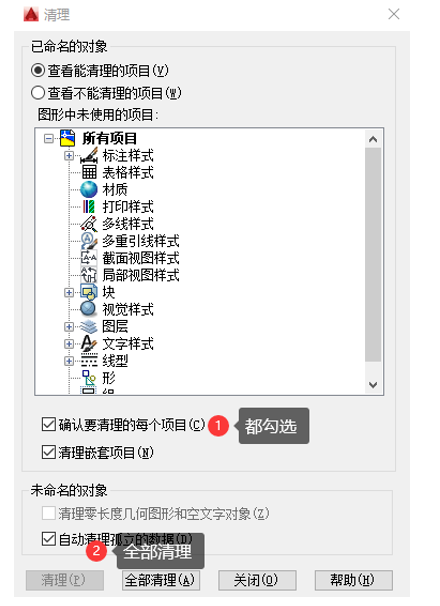

n 輸入快捷鍵PU，彈出對話框
n 可點擊多次，直至【全部清理】變成灰顯
6. 設置基點
n 繪制一條輔助直線，起點設置成（0,0）
n 將全部圖元框選，以①軸和A軸的交點作為基點，移動到直線的起點（也就是0,0點）
n 移動好之后，刪除輔助直線
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
