1. 建模前期處理
1. 新建項目
n 選擇合適的樣板：本課程提供機電綜合的項目樣板
具體的項目樣板定義要如何操作，有相關的課程可以參考
n 保存：命名為【01_酒店項目暖通初步模型_前期處理】
備份數改成1，選擇路徑，點擊保存
2. 鏈接土建模型
n 課件中有準備好的相應的土建模型

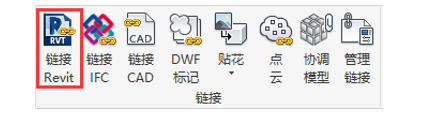

n 插入選項卡下鏈接Revit
選擇相應的土建模型，定位選擇【原點到原點】，打開
3. 標高與軸網
n 繪制標高
可以直接修改既定的標高
繪制19層和20層的標高（建筑標高）

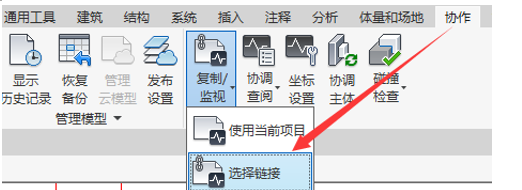

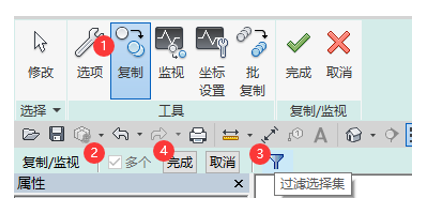

n 復制監視軸網
點擊鏈接進來的土建模型
過濾器只選擇軸網
：監視符號
4. 管理視圖組織樣式

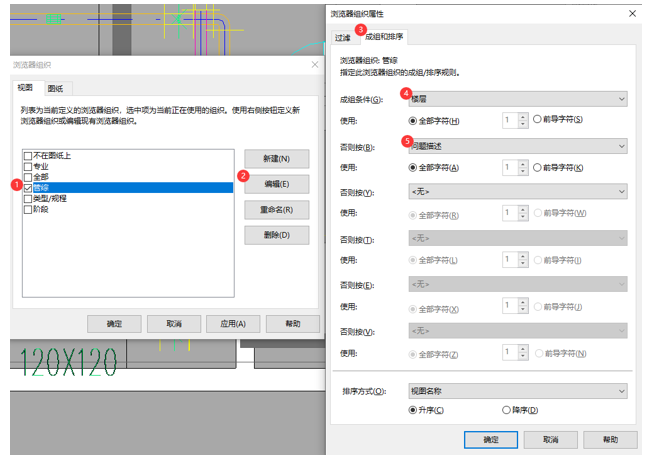

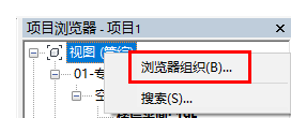

n 瀏覽器組織
樓層和問題描述是事先設置好的共享參數，所以在這里可以選擇。
n 視圖分類
在屬性面板中的問題描述輸入系統
對應的項目瀏覽器就有了
5. 圖紙導入
n 選擇鏈接CAD
選擇CAD圖紙的路徑

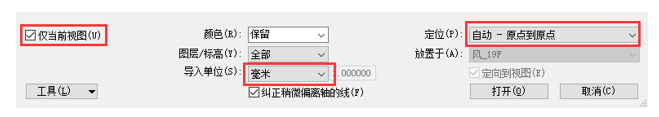

n 導入設置如下圖
原點到原點：CAD圖紙?jiān)O(shè)置的基點會自動和Revit中的項目基點對齊
n 圖紙導入與鏈接的區別
n 將圖紙?jiān)O(shè)置為【前景】
6. 視圖樣板設置
n 提供的樣板有設置好的視圖樣板（樓層平面的屬性面板中）

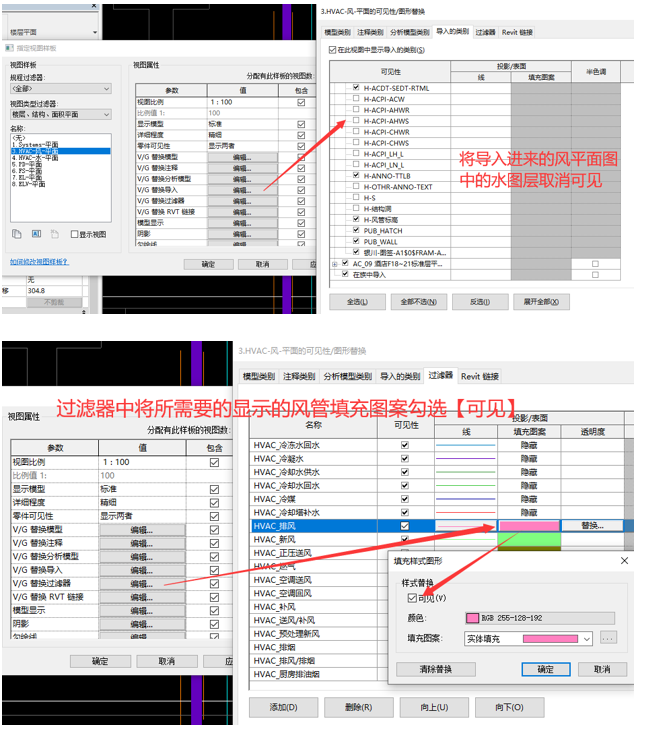

n 在風平面圖中選用【HVAC-風-平面】

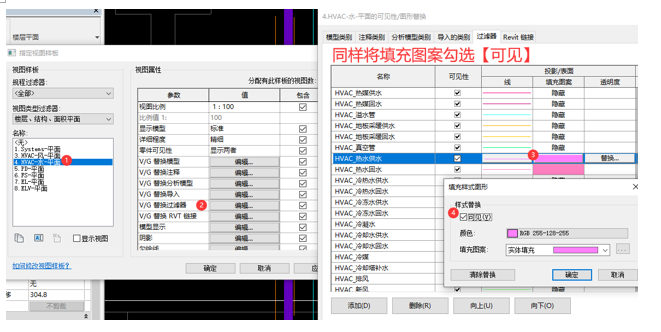

n 在水平面圖中選用【HVAC-水-平面】
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
