在 Revt 中我們需要對在平面圖上對管道的標高、類型和尺寸進行標注。在這里我展示兩種“管道尺寸缺少標注符號”該如何進行修改的方法。( 如圖1)

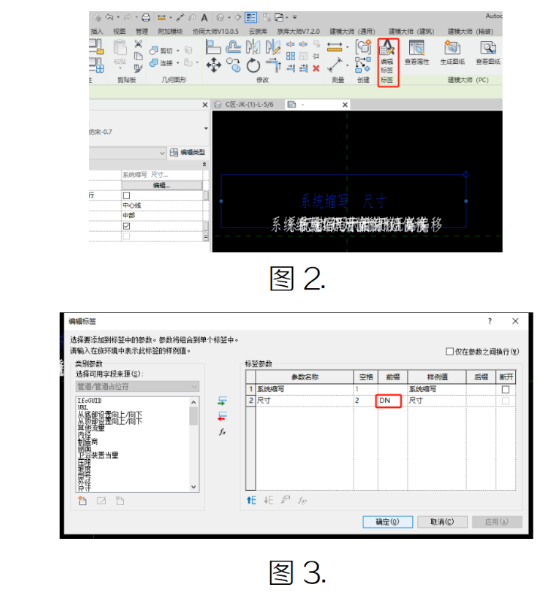

第一種:我們需要給管道添加單位如“DN200”,我們選擇標注在編輯族里面對標記族進行修改。進入編輯族后選擇包含有“尺寸”
的標簽，對其“標簽參數”進行編輯，在“尺寸”標簽中的前綴添加“DN”。( 如圖 2.\圖 3.)

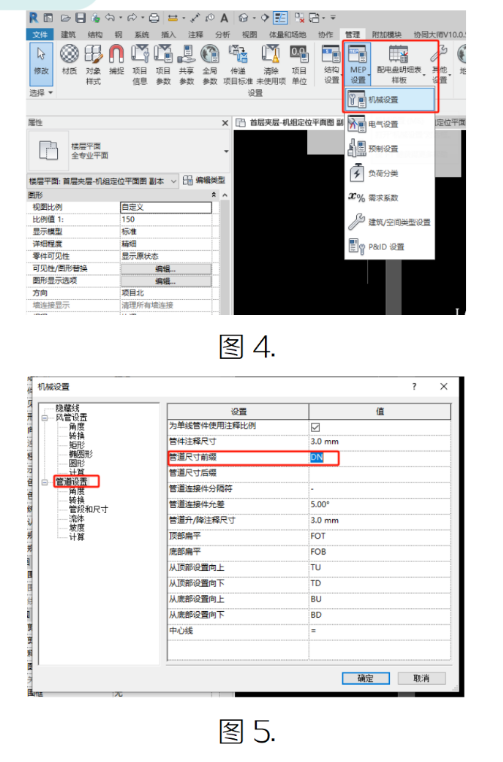

第二種:在選項卡里面點擊“管理”選擇“MEP 設置”再選擇“機械設置”,進入后選擇“管道設置”,在其中為管道尺寸添加前綴“DN”力如圖(圖 4.圖 5.)注:兩種方法均適用于對“風管”和“水管”的前綴和后綴進行修改。
