4.5 柱梁板的配筋

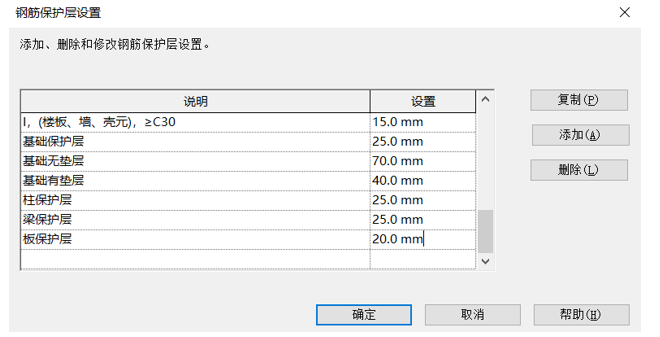

01.題目表明，根據平法標注分別建立二層柱，二層梁，屋面板配筋模型，保護層厚度分別取25mm，25mm，20mm。點擊“結構”面板中的“保護層”再點擊選項欄中的“編輯保護層設置”，即可彈出鋼筋保護層設置的窗口，點擊“添加”，分別添加柱，梁，板的保護層并修改保護層厚度，點擊確定。如圖4.5-1所示。
圖4.5-1
02.分別在模型中選中，柱，梁，板，分別更改它們選項欄的保護層設置，操作與更改基礎保護層設置相同。

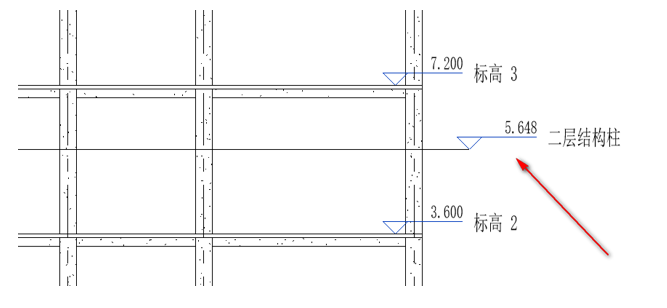

03.這里以14軸與E軸交點的結構柱作為整個二層柱代表，進行配筋演示?？梢詮幕A(chǔ)平面圖中得知該結構柱為Z3，以及它的配筋類型。先進入立面視圖，在標高2-3之間繪制一個標高，并將名字更改為“二層結構柱”，如圖4.5-2所示。
圖4.5-2

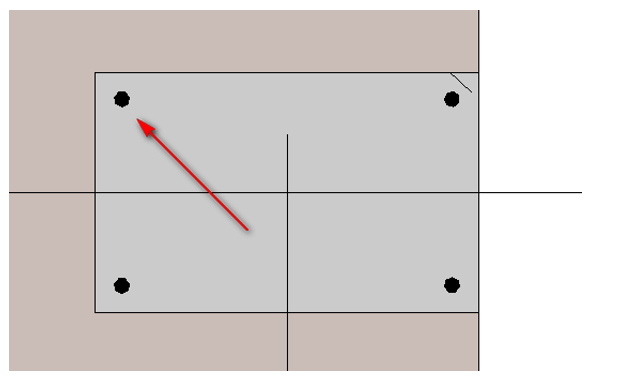

04.進入“二層結構柱”視圖，選中14軸與E軸相交的結構柱，點擊“修改/結構柱”面板中的“鋼筋”，在鋼筋瀏覽器中選擇“鋼筋形狀：01”的鋼筋，在屬性面板中選擇類型為“16HRB335”的鋼筋并將“修改/放置鋼筋”面板中的放置方向改為“垂直于保護層”沿著柱子的保護層進行放置，如圖4.5-3所示。
圖4.5-3
05. 繼續在鋼筋瀏覽器中選擇“鋼筋形狀：33”的鋼筋，在屬性面板中選擇類型為“10HPB300”的鋼筋并將“修改/放置鋼筋”面板中的放置方向改為“平行于工作平面”在柱子上進行放置，如圖4.5-4所示。
圖4.5-4
06.點擊“視圖”面板中的“剖面”，在柱子上放置一個剖面4，如圖4.5-5所示。轉到剖面4視圖中，為了方便觀察，可將詳細程度改為“精細” ，視覺樣式改為“著色”。
圖4.5-5

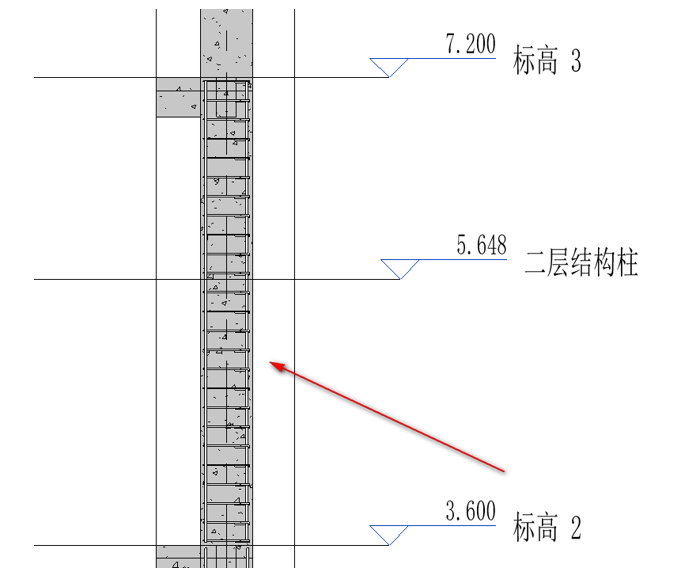

07.選中“箍筋”并將“修改/結構柱”面板中的布局改為“最大間距”，將間距改為“150mm”即可獲得圖4.5-6所示模型。
圖4.5-6
08.按照上述操作，完成其余二層柱的配筋。

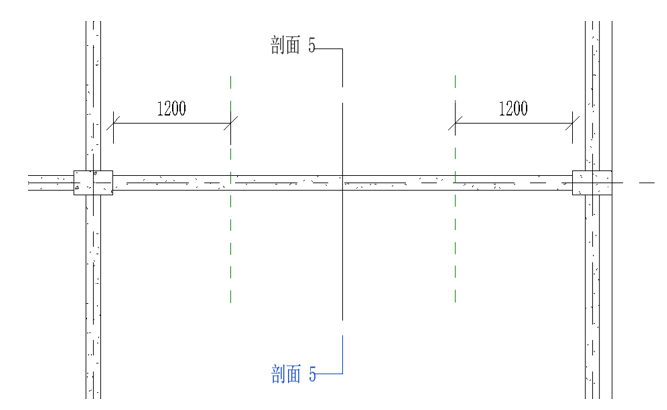

09.進入標高2平面視圖，為方便繪制，可先用過濾器將已經繪制的鋼筋隱藏。任意取一條梁，繪制兩個工作平面來定位加密區的范圍（工作平面的位置距離端部1200mm），點擊“視圖”面板中的剖面，創建一個剖面，如圖4.5-7所示。
圖4.5-7

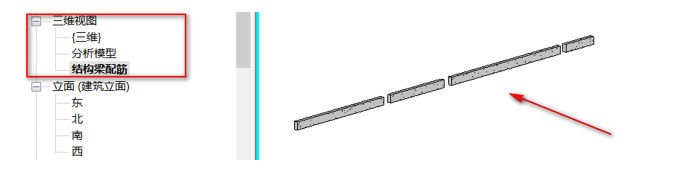

10.右鍵點擊“項目瀏覽器”中三維視圖的{三維}，選擇復制視圖——帶細節復制。并將復制出來的視圖命名為“結構梁配筋”。選中剛剛那條梁，并將其隔離，如圖4.5-8所示。
圖4.5-8

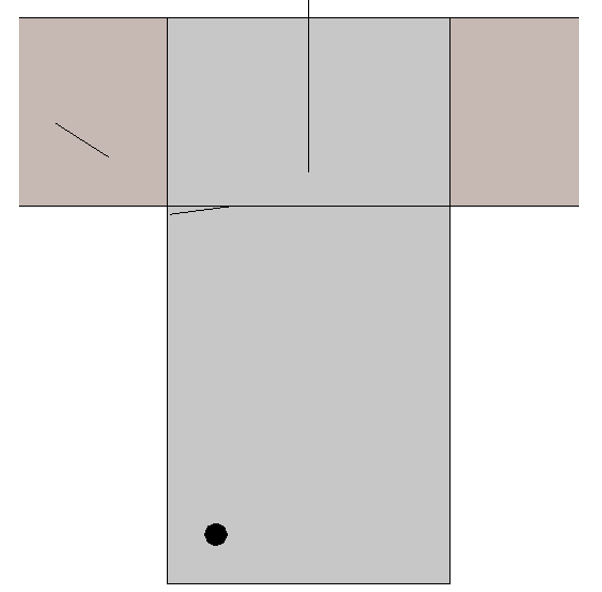

11.轉到剖面5視圖中，選中二層梁，點擊“修改/結構框架”面板中的”鋼筋” 。在鋼筋瀏覽器中選擇“鋼筋形狀：01”的鋼筋，在屬性面板中選擇類型為“12HRB335”的鋼筋并將“修改/放置鋼筋”面板中的放置方向改為“垂直于保護層”沿著保護層在下部放置，如圖4.5-9所示模型。
圖4.5-9

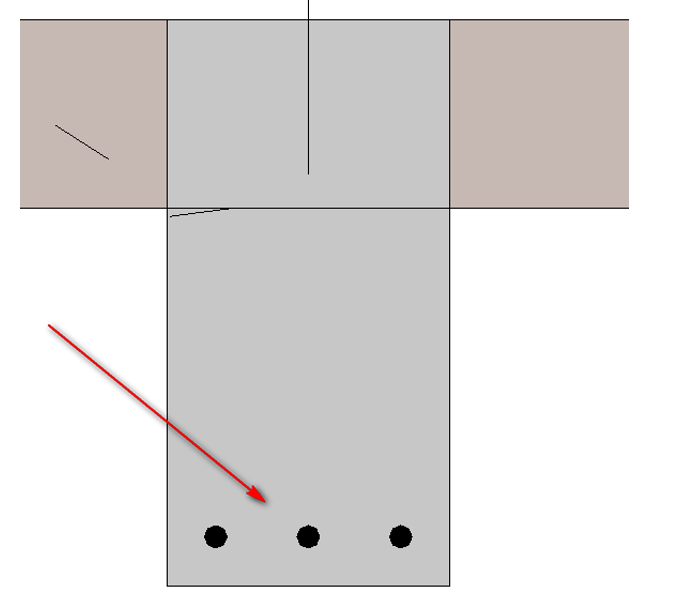

12.選中所放置的下部縱筋，將“修改/結構鋼筋”面板中的布局更改為“固定數量”，數量改為“3”，即可獲得圖4.5-10所示模型。
圖4.5-10

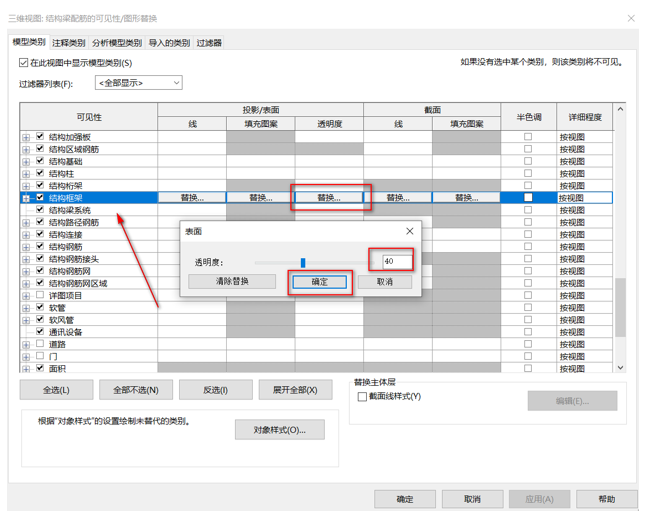

13.接下來在梁的上部放置一根，選中它并將“修改/結構鋼筋”面板中的布局更改為“固定數量”，數量改為“2”。進入“結構配筋梁”三維視圖，點擊“視圖”面板中的“可見性圖形”，再彈出的對話框中找到“結構框架”將其透明度改成40度，方便觀察，如圖4.5-11所示。
圖4.5-11

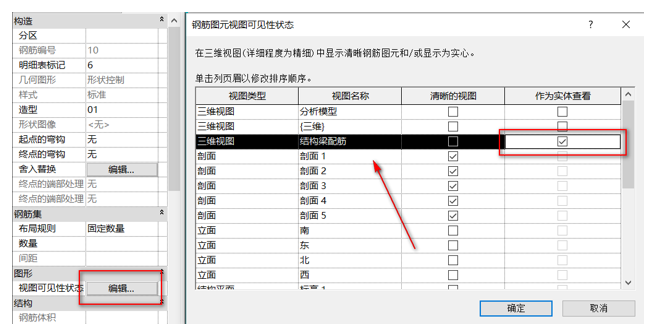

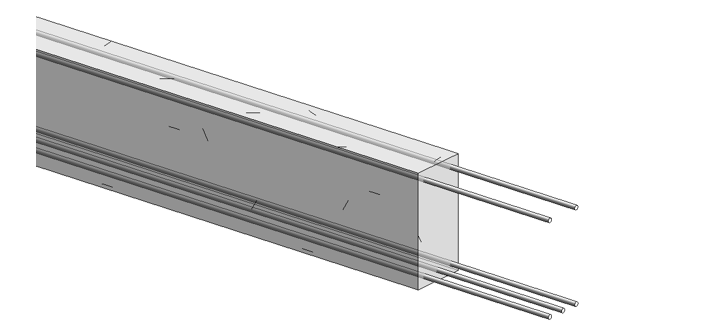

14.框選結構梁配筋三維視圖中的鋼筋，點擊屬性面板中“視圖可見性狀態的編輯”，在彈出的窗口中，勾選結構梁配筋三維視圖的“作為實體查看”，如圖4.5-12所示。即可在三維視圖中，清晰的觀察到鋼筋，如圖4.5-13所示。
圖4.5-12
圖4.5-13
