4.6 二層結構平面圖

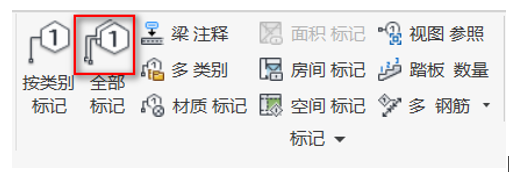

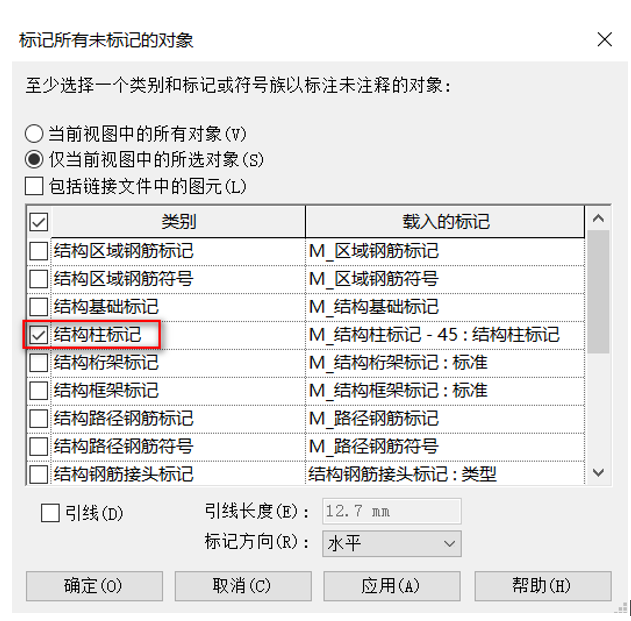

01.在項目瀏覽器中的標高2平面視圖，復制一個并重命名為二層結構平面圖。進入二層結構平面視圖中，點擊“注釋”面板中的“全部標記”如圖4.6-1所示。即可彈出“標記所有未標記對象”的窗口，勾選類別“結構柱標記”點擊確定，如圖4.6-2所示。圖4.6-1
圖4.6-2

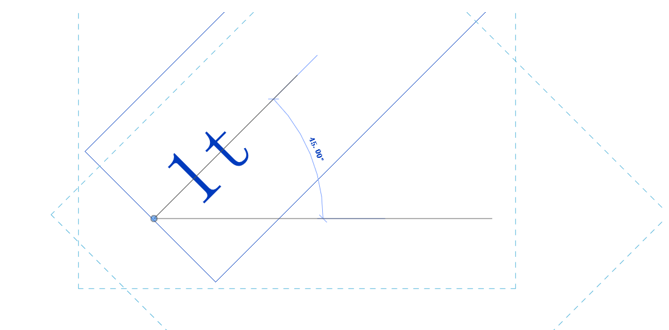

02.選中任意一個結構柱標記，點擊“修改/結構柱標記”面板中的“編輯族”，將標注旋轉45度，并適當移動標記，使等等載入到項目中后處于合適的位置，如圖4.6-3所示。
圖4.6-3
03.點擊屬性面板中的編輯類型，即可彈出“類型屬性”窗口，點擊窗口中的復制，并在彈出的名稱窗口中輸入2.5mm。然后再將類型屬性窗口中的文字大小改為“2.5mm”如圖4.6-4所示。
圖4.6-4
04.點擊“修改/標簽”面板中的“載入到項目”，即可彈出“族已存在”的窗口，選擇覆蓋現有版本及其參數值，即可完成結構柱的標記。（如果標記位置不合理可在選中標記，點擊編輯族，來修改標記的位置）
05.點擊“注釋”面板中的“文字”，放置一個文字并將名稱改成KL，然后利用修改面板中的“復制”命令，將KL文字依次放置到圖紙中有KL注釋的地方，并修改它們的編號。

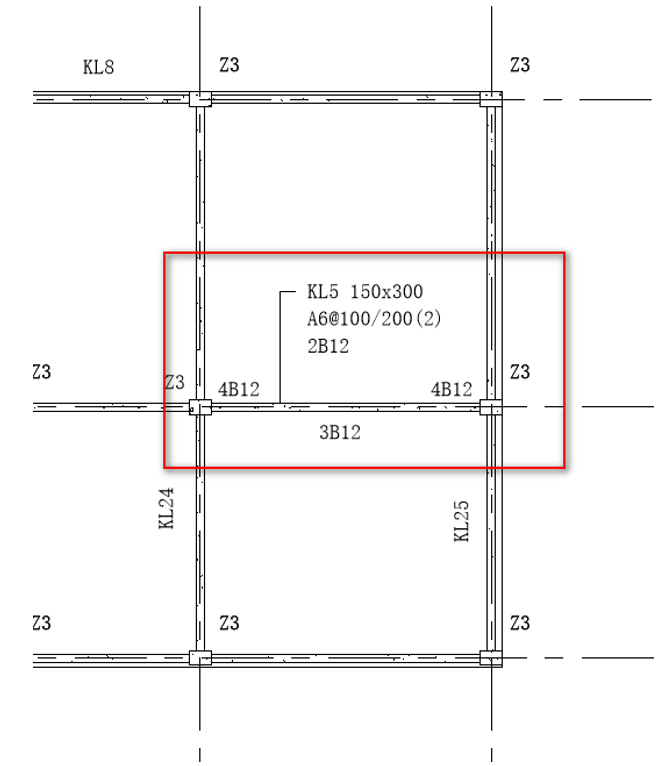

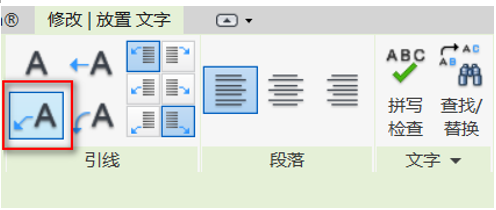

06.接下來繪制圖紙中的原位標注于集中標注，點擊“注釋”面板中的“文字”，在“修改/放置文字”面板中，放置一個帶兩段引線的文字，如圖4.6-5所示，輸入集中標注的信息，放置無引線文字在原位標注處，輸入原位標注信息即可，如圖4.6-6所示。
圖4.6-5圖4.6-6
07.最后對平面圖進行標注即可完成二層結構平面圖的繪制。
