4.3線管與電纜橋架及電氣設備的連接方式
在繪制電纜橋架的過程中，在“修改/放置電纜橋架”上下文選項卡功能區中，提供了放置工具，在“放置工具”面板中，有“對正”、“自動連接”、“繼承高程”和“繼承大小”四種工具。
4.3.1電纜橋架放置工具及修改工具的應用
電纜橋架“放置工具”的使用方法與風管“放置工具”的使用方法相同，單擊“對正”工具，可以指定電纜橋架的對齊方式。“水平對正”指定當前視圖下相鄰管路之間水平對正的方式；“水平偏移”指定繪制起點位置與實際繪制位置之間的偏移距離；“垂直對正”指定當前視圖中相鄰管路之間的垂直對齊方式。單擊“確定”可完成預設。如圖4.3-1所示。
4.3-1

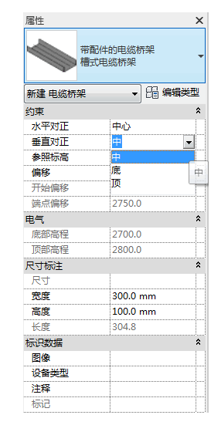

“水平對正”和“垂直對正”方式除了可以通過“放置工具”面板中的“對正”工具進行設置，還可以通過“屬性”面板中的約束欄進行調整。如圖4.3-2所示。
4.3-2

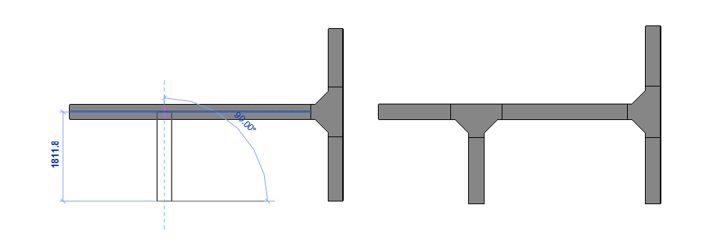

單擊“自動連接”工具，當選中使用時，“自動連接”工具將高亮顯示。當繪制電纜橋架時，在管段開始或結束時會通過連接捕捉構件，自動使用管件進行連接。如圖4.3-3所示。
4.3-3

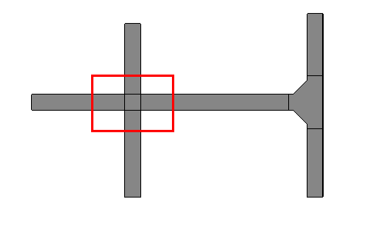

當取消“自動連接”的使用，管段之間產生碰撞但不會生成連接。如圖4.3-4所示。
4.3-4
單擊“繼承高程”工具，可以繼承捕捉到的橋架的高程，單擊“繼承大小”工具，繪制電纜橋架時，可以繼承捕捉到的橋架的尺寸大小。
電纜橋架“修改”工具與管道、風管的應用方法相同，參考管道章節。
4.3.2線管放置工具及修改工具的應用
線管“放置工具”的使用方法與電纜橋架“放置工具”的使用方法相同，“偏移連接”工具的使用方法與管道相同。
其實，可以把線管當做一個用于走線的水管管道，這樣了解了其中一種布置方法就很容易掌握另一種。

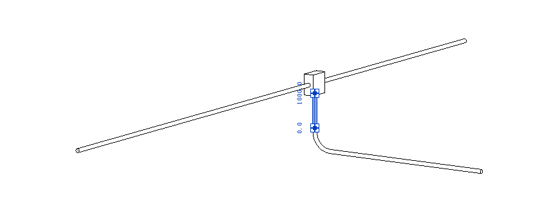

單擊“添加垂直”工具，當其高亮顯示繪制線管時，若線管高程不同，將在兩根線管連接位置自動生成立管進行連接。如圖4.3-5所示。
4.3-5

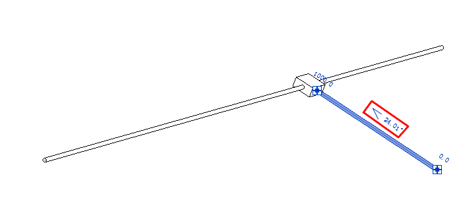

單擊“更改坡度”工具，當其高亮顯示繪制線管時，若線管高程不同，設置起點“偏移”值，單擊鼠標左鍵確定線管起點位置，然后移動光標至目標線管上，拾取參照線單擊鼠標左鍵，Revit將自動使用連接件進行連接，線管則以帶坡度的形式創建出來。如圖4.3-6所示。
4.3-6
線管“修改”工具與管道、風管及電纜橋架的應用方法相同，參考管道章節。
4.3.3線管與電纜橋架的連接方式
盡管線管與電纜橋架在Revit中屬于不同類別的系統族，但是由于其都是作于導線的載體，電氣設計師希望可以將線管與電纜橋架直接連接，或者將線管擱置于電纜橋架的上方，而不是直接連接到其表面。
繪制線管時，選擇電纜橋架上的點作為起點或者終點，可以形成線管與電纜橋架之間的連接。也可以將線管的端點拖拽到電纜橋架上形成連接。并且，線管的中心與電纜橋架的頂面或者底面可以有6英寸，也就是152.4mm的高度差。
單擊“系統”選項卡下方“電氣”面板中的“線管”工具，將“偏移”值設置為高出橋架高程150mm的高度上，然后在繪圖區域中將線管繪制出來，連接到目標橋架上。如圖4.3-7所示。
4.3-7

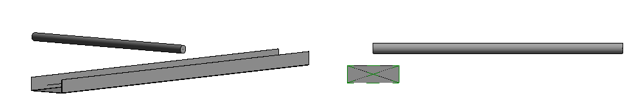

切換至立面圖及三維視圖進行查看，無論是繪制連接時存在的高度差，還是連接后調整標高造成的高度差，只要是在設計的范圍內，線管與電纜橋架仍然會保持連接。如圖4.3-8所示。
4.3-8
4.3.4線管與設備表面的連接
在實際工程中，有些設備表面需要連接許多根線管。按照正常的思維方法，我們就需要為設備添加相應數目的電氣連接件來連接線管。
為了簡化這種連接方式，Revit引入了線管表面連接件的功能。通過在設備表面添加一個線管表面連接件，用戶可以將任意多根線管與該表面相連接。

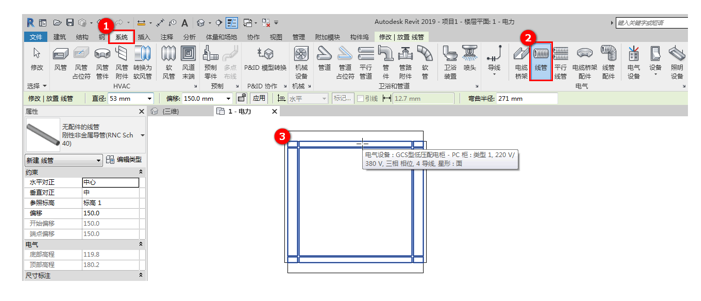

單擊“線管”工具進行布置線管，選中已添加表面連接件的設備表面，該表面將以預選狀態顯示。如果需要選擇上表面，可以在鼠標懸停在邊線上的狀態下，按Tab鍵進行切換，然后單擊鼠標左鍵。如圖4.3-9所示。
4.3-9

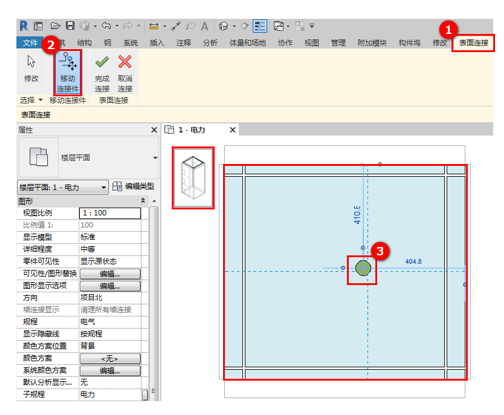

進入“表面連接”編輯模式，繪圖區域左上角會顯示“連接件表面”的位置，在功能區中單擊“移動連接件”工具，當其高亮顯示，可以在繪圖區域淡藍色區域內移動線管的連接位置。如圖4.3-10所示。
4.3-10

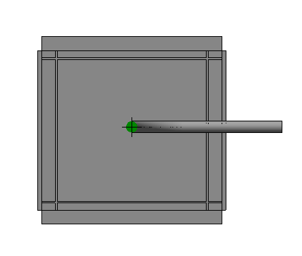

單擊“完成連接”后，系統會自動在自定位置創建一個線管連接件與線管連接。而當線管與表面連接件斷開連接時，連接件也會自動被刪除。如圖4.3-11所示。
3.4-11
該線管的連接點必須在該表面淡藍色確。如果該位置已經有其其它線管連接，Revit將彈出對話框，提示用戶修改線管的連接位置。如圖3.5-11所示。
4.3.-12
課后思考：如何添加照明設備？
