BIM等級考試二級設備考試圖文教程4.6電氣設置（下篇）

發布于：2025-08-19 11:46:22

首頁/技術分享/Revit

158

網友投稿

單擊“刪除”命令按鈕可刪除所選配電系統。當前指定給項目中的裝置的配電系統不可刪除。

4.6.6電纜橋架設置

l 符號設置

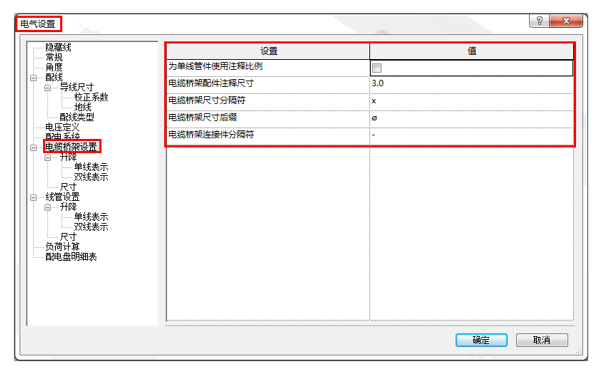

單擊“電氣設置”對話框中的“電纜橋架設置”，右側窗格將會提供電纜橋架注釋參數。如圖4.6-31所示。

4.6-31

“為單線管件使用注釋比例”：指定是否按照“電纜橋架管件注釋尺寸”參數所指定的尺寸繪制電纜橋架管件，修改該設置時并不會改變已在項目中放置的構件的打印尺寸。

“電纜橋架管件注釋尺寸”：指定在單線視圖中繪制的管件的打印尺寸，無論圖紙比例為多少，該尺寸始終保持不變。

“電纜橋架尺寸分隔符”：指定用于顯示電纜橋架尺寸的符號。例如，如果使用 x，則高度為12英寸、深度為4英寸的電纜橋架將顯示為12x4。

“電纜橋架尺寸后綴”：指定附加到電纜橋架尺寸之后的符號。

“電纜橋架連接件分隔符”：指定用于在兩個不同連接件之間分隔信息的符號。

l 升降

單擊“電纜橋架設置”分支中的“升降”欄，切換至“升降”窗格，在“升降”窗格中可以對“電纜橋架升/降注釋尺寸”進行自定義設置，指定在單線視圖中繪制的升/降符號的打印尺寸。無論圖紙比例為多少，該尺寸始終保持不變。如圖4.6-32所示。

4.6-32

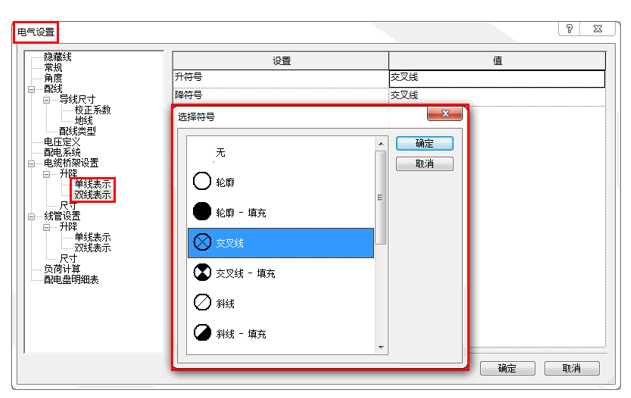

“升降”符號表示分為單線和雙線表示。單擊“單線表示”或“雙線表示”欄，在右側窗格中可以對“升符號”以及“降符號”進行設置，單擊“值”列展開命令打開“選擇符號”對話框，分別指定在單線視圖或雙線視圖中使用的升符號和降符號。如圖4.6-33所示。

4.6-33

l 尺寸

在“尺寸”窗格中，可以指定能在項目中使用的電纜橋架尺寸。單擊“新建尺寸”，可以在列表中添加電纜橋架尺寸。如圖4.6-34所示。

4.6-34

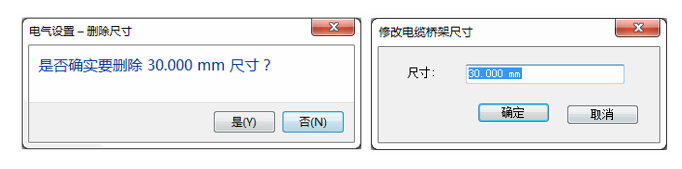

也可以根據需要，通過“刪除尺寸”及“修改尺寸”命令來調整當前選中的電纜橋架尺寸參數。如圖4.6-35所示。

4.6-35

l 線管設置

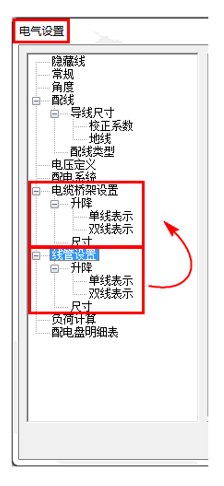

“線管設置”中同樣包括了注釋、表示符號及尺寸大小的參數設置，與電纜橋架的設置方法一致，參考“電纜橋架”設置。如圖4.6-36所示。

4.6-36

l 負荷計算

“線管設置”分支中的“負荷計算”提供了計算空間負荷的功能，勾選“運行空間負荷計算”命令，Revit將啟用負荷計算，運行計算可能會降低系統的響應速度。在“視在負荷計算方法”中，可以指定Revit合計電氣負荷的方式，其中包括“實際負荷和反應負荷總和”與“總視在負荷”兩種計算方法。如圖4.6-37所示。

4.6-37

單擊“負荷分類”按鈕可以打開“負荷分類”對話框，在“負荷分類”對話框中可以對連接到配電盤的每種類型的電氣負荷進行分類。包括創建及修改負荷分類、指定需求系數并為其指定相應的負荷分類。如圖4.6-38所示。

4.6-38

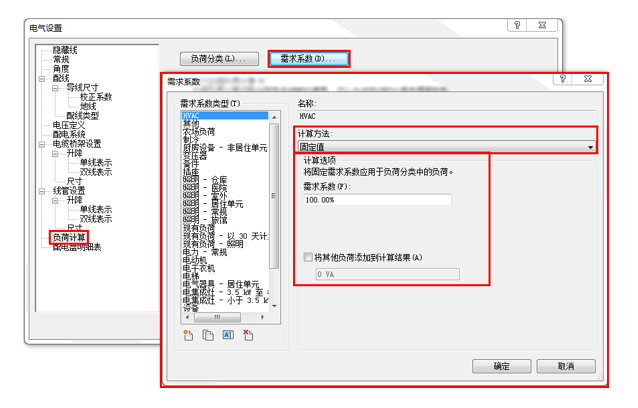

單擊“需求系數”按鈕可以打開“需求系數”對話框，使用需求系數可以基于期望值調整建筑主設備的額定值，因?yàn)樵谌我饨o定時刻，并非所有電氣設備都將在滿負荷下工作。在“需求系數”對話框中同樣可以創建及修改負荷分類，選擇“需求系數”的計算方法，并且對各種計算方法的計算選項進行調整。如圖4.6-39所示。

4.6-39

l 配電盤明細表

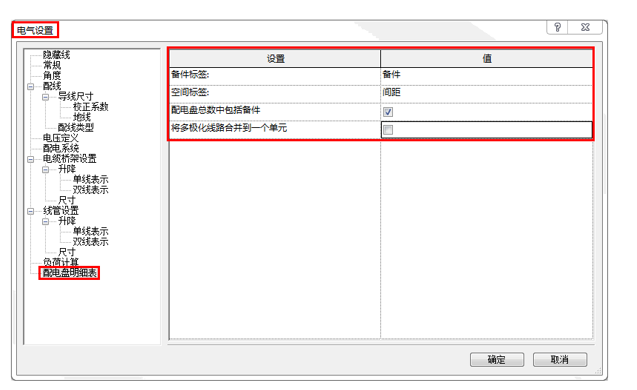

單擊切換至“線管設置”分支下的“配電盤明細表”窗格，在右側窗格中可以對“備用標簽”以及“空間標簽”指定應用到配電盤明細表中任意備件或空間的“負荷名稱”參數的默認標簽文字。是否勾選“配電盤總數中包括備件”用于指定為配電盤明細表中的備件添加負荷值時，是否在配電盤總負荷中包括備件負荷值。而“將多極線路合并到一個單元中”指定是否將二極或三極線路合并到配電盤明細表中的一個單元中。如圖4.6-40所示。
