4.7通過小案例認識照明系統
樓板預埋線管、布置照明燈具、布置開關插座、連接導線

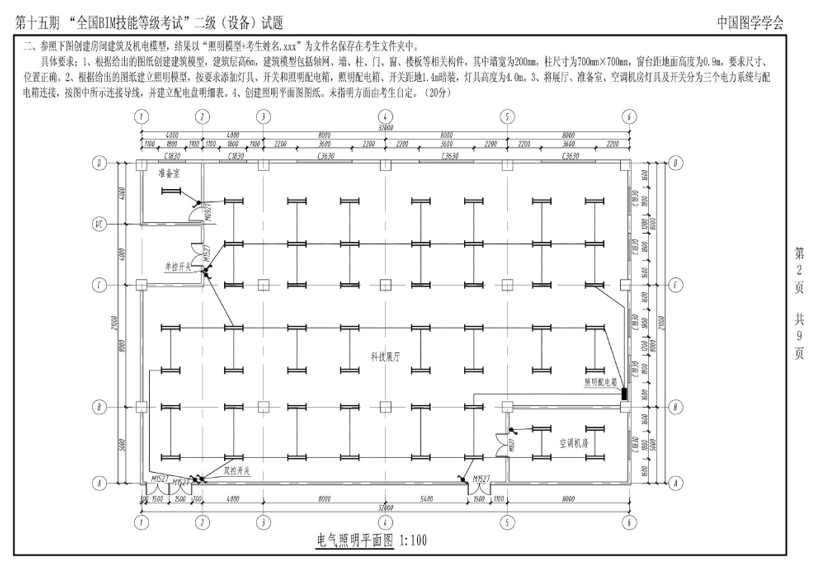

按照“電氣照明平面圖”，根據題目要求選擇相應的照明燈具、配電箱，添加開關插座等構件。掌握燈具、導線的繪制方法，連接相關設備。最后完成整個照明系統模型的繪制。如圖4.7-1所示。
4.7-1
根據給出的圖紙，按要求添加燈具。建筑層高為6m，燈具高度為4m，在選擇燈具類型時，可以選擇“雙管懸掛式燈具”或者“雙管吸頂式燈具”來進行布置。

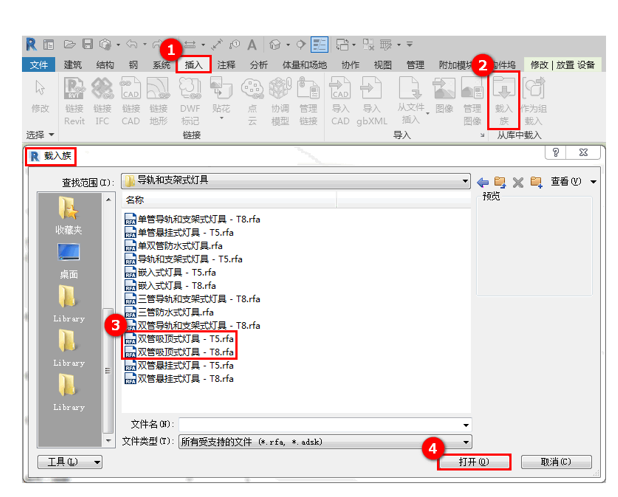

單擊“插入”選項卡下方“從庫中載入”面板上的“載入族”工具，依次雙擊打開“MEP”——“照明”——“室內燈”——“導軌和支架式燈具”，這里我們選擇“雙管吸頂式燈具”進行布置。單擊選中“雙管吸頂式燈具”，接著單擊“打開”將族載入到項目當中。如圖4.7-2所示。
4.7-2
若題目中沒有要求繪制天花板或項目暫時沒有布置天花板，遇到這種情況，我們可以通過創建工作面的方式，將基于面的照明燈具布置在指定高度上。
依次展開“項目瀏覽器”中的“電氣”——“電力”——“立面”，選擇任意立面視圖雙擊打開。如圖4.7-3所示。
4.7-3

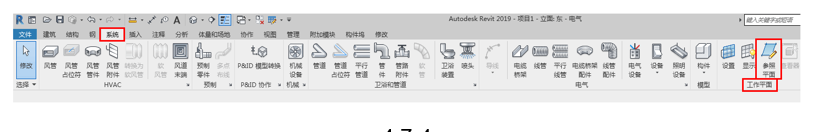

單擊“系統”選項卡下方“工作平面”面板上的“參照平面”工具。如圖4.7-4所示。
4.7-4

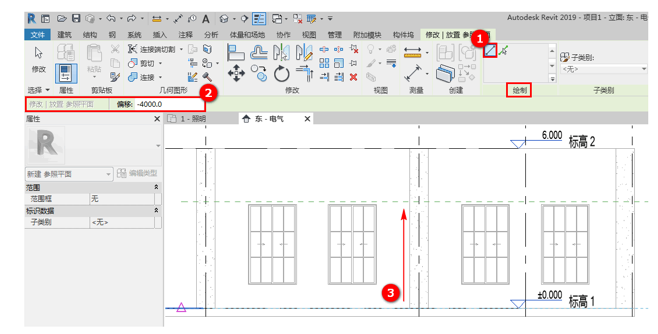

在“修改/放置參照平面”上下文選項卡下方的“繪制”面板中選擇“線”進行繪制。需要注意，參照平面是有方向的，從右往左繪制時，工作面朝上，從左往右繪制時，工作面朝下。若我們需要在工作平面上布置燈具，則需要創建工作方向朝下的工作平面。在“修改/放置參照平面”選項欄中將“偏移”值設置為-4000mm，然后在繪圖區域中“標高1”處從右往左繪制參照平面。如圖4.7-5所示。
4.7-5

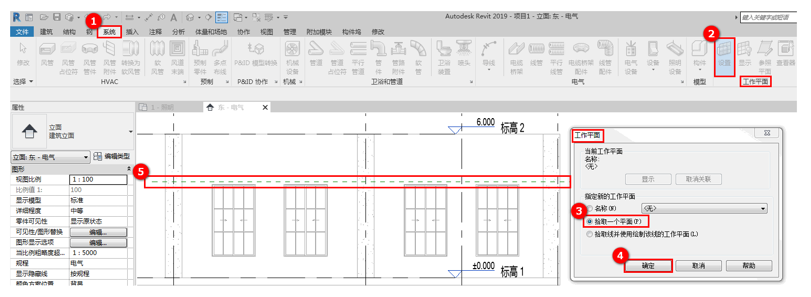

創建完成后，單擊“系統”選項卡下“工作平面”面板中的“設置”工具，在“工作平面”選擇框中選擇“拾取一個平面”來指定新的工作平面，接著單擊“確定”，移動鼠標光標拾取繪圖區域中的參照平面。如圖4.7-6所示。
4.7-6

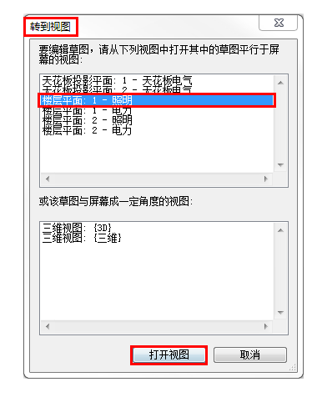

在彈出的“轉到視圖”對話框中找到“樓層平面：1-照明”，單擊打開視圖，將會自動切換到“1-照明”平面視圖中。如圖4.7-7所示。
4.7-7
單擊“系統”選項卡，在“系統”選項卡功能區的“電氣”面板中單擊“照明設備”工具命令。如圖4.7-8所示。
4.7-8

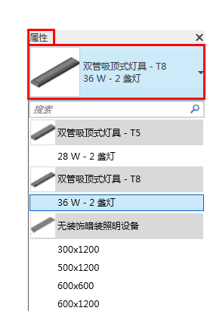

在“屬性”面板中單擊“類型選擇器”下拉按鈕，在下拉列表中選擇合適的燈具類型進行布置。如圖4.7-9所示。
4.7-9
在“修改/放置設備”上下文選項卡中選擇“放置在工作面上”進行放置照明燈具，按照題目要求，將燈具布置在指定的位置上。如圖4.7-10所示。
4.7-10

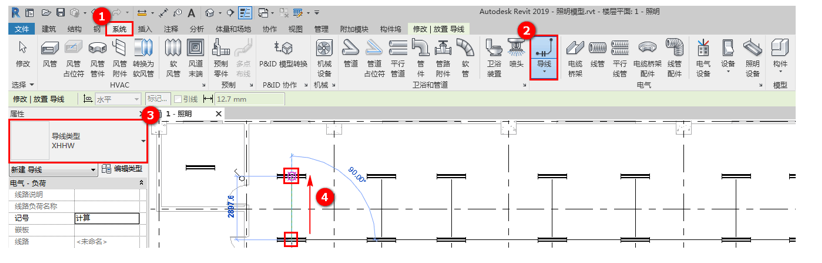

將燈具布置完成后，按照題中指定線路，使用導線將燈具連接起來。單擊“系統”選項卡下方“電氣”面板中的“導線”工具，選擇“帶倒角導線”進行繪制。移動鼠標光標，拾取繪圖區域中照明燈具的電氣連接件，單擊鼠標左鍵，接著移動光標拾取相連接燈具的連接件再次單擊鼠標左鍵。如圖4.7-11所示。
4.7-11

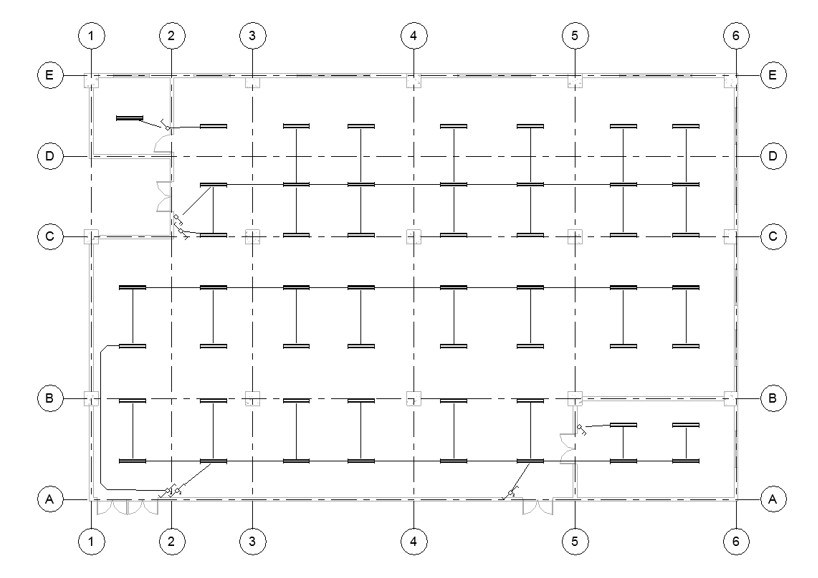

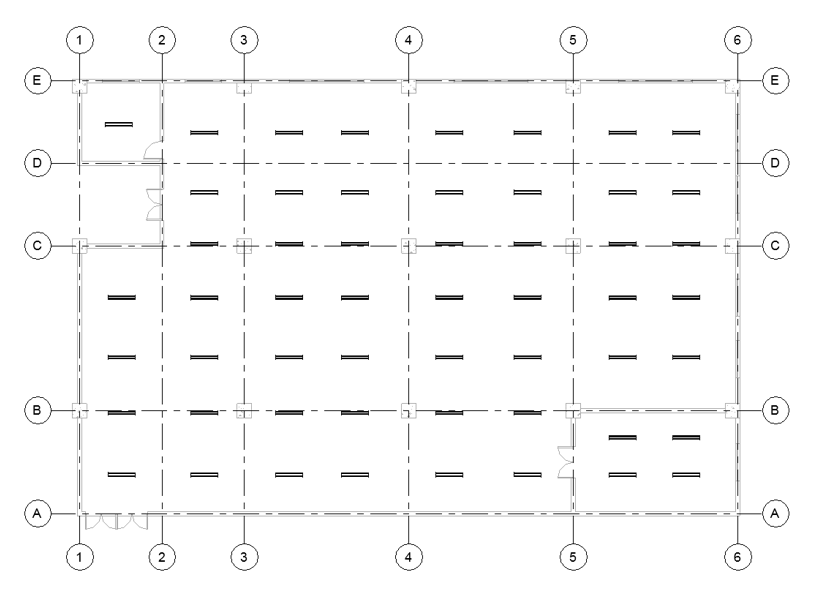

按照上訴方法依次將照明燈具進行連接。如圖4.7-12所示。
4.7-12
接著布置開關，按照題目要求分別布置“單聯單控開關”、“單聯雙控開關”和“雙聯單控開關”。題目中要求開關距地1.4m的位置進行暗裝。

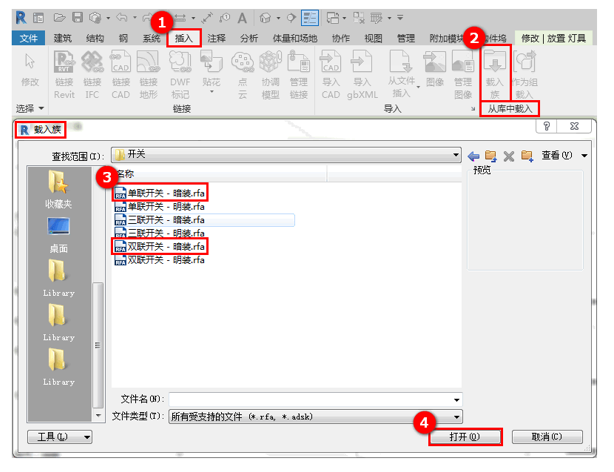

單擊“插入”選項卡下方“從庫中載入”面板上的“載入族”工具，依次雙擊打開“MEP”——“供配電”——“終端”——“開關”，在族庫中選擇“單聯開關-暗裝”及“雙聯開關-暗裝”，單擊“打開”將族載入到項目中。如圖4.7-13所示。
4.7-13
載入進來后，單擊“系統”選項卡，在“電氣”面板中單擊“設備”工具命令的下拉按鈕，選擇“照明”類型。如圖4.7-14所示。
4.7-14

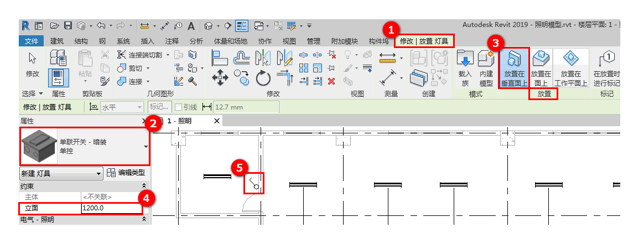

在“屬性”面板中的“類型選擇器”中選擇符合要求的開關進行布置，將“修改/放置燈具”上下文選項卡中的“放置”方式設置為“放置在垂直面上”，根據題目要求將“屬性”面板中開關的“立面”高度設置為1400mm。然后將開關布置在指定的位置上。如圖4.7-15所示。
4.7-15
布置完成后，使用“帶倒角導線”將開關與燈具連接起來，同樣在拾取到電氣連接件后單擊鼠標左鍵，依次進行連接。如圖4.7-16所示。
4.7-16

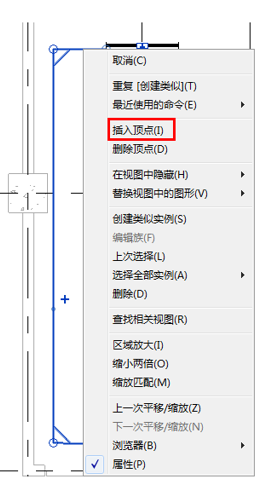

對于導線形成倒角的位置，可以使用插入頂點的方法將其變?yōu)橹苯菍Ь€。單擊選中繪圖區域中帶倒角的導線，然后單擊鼠標右鍵選中“插入頂點”命令，將頂點插入到倒角位置中。如圖4.7-17所示。
4.7-17
最后，對照明配電箱進行布置。單擊“系統”選項卡下方“電氣”面板中的“電氣設備”工具。如圖4.7-18所示。
4.7-18

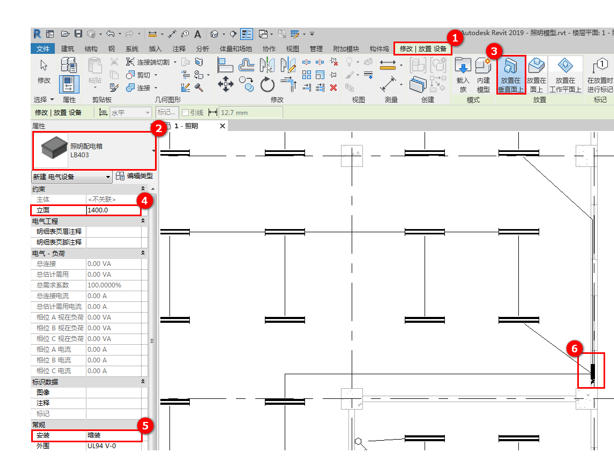

題目沒有明確要求照明配電箱的類型，在“屬性”面板中的“類型選擇器”中選擇合適的配電箱進行布置，在“修改/放置設備”上下文選項卡中將“放置”方式設置為“放置在垂直面上”，“屬性”面板中的“立面”高度調整為1400mm，接著將配電箱布置在指定位置。接著使用“導線”將燈具與配電箱連接起來，對于倒角部分同樣使用插入頂點的方法將其變?yōu)橹苯菍Ь€。如圖4.7-19所示。
4.7-19

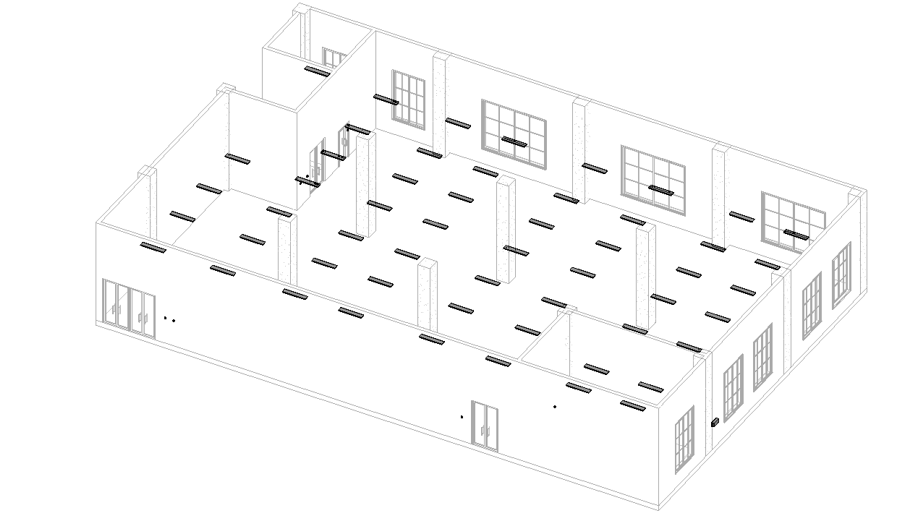

繪制完成后，切換至三維視圖當中，模型如圖4.7-20所示。
4.7-20
