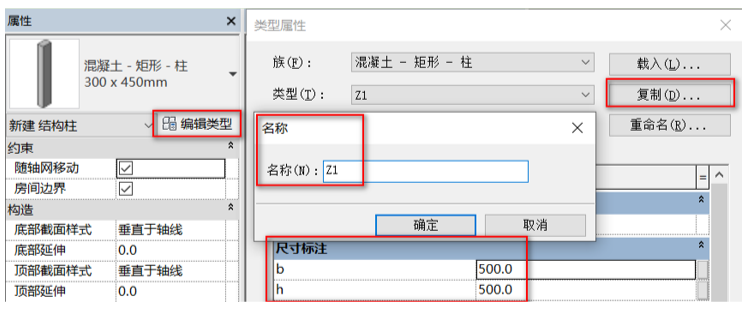

01.由平面圖可得柱子Z1，Z2，Z3的尺寸分別為500x500，300x300，250x400，以及各柱子所在的位置。點擊“結構”面板中的“柱”，選擇柱子類型為“混凝土-矩形-柱”，點擊屬性面板的編輯類型，在彈出的“類型屬性”窗口中再點擊“復制”輸入名稱Z1，將尺寸標注的b改為500，h改為500，如圖4.3-1所示。重復操作復制出Z2，Z3。
圖4.3-1
02.雙擊項目瀏覽器中的標高1視圖，點擊“修改/放置 結構柱”面板中的“垂直柱”，將選項欄中的“深度”更改為“高度”，連接到“標高2”如圖4.3-2所示。03.根據平面圖，在標高1上放置Z1，Z2，Z3，如圖4.3-3所示。
圖4.3-2
圖4.3-3

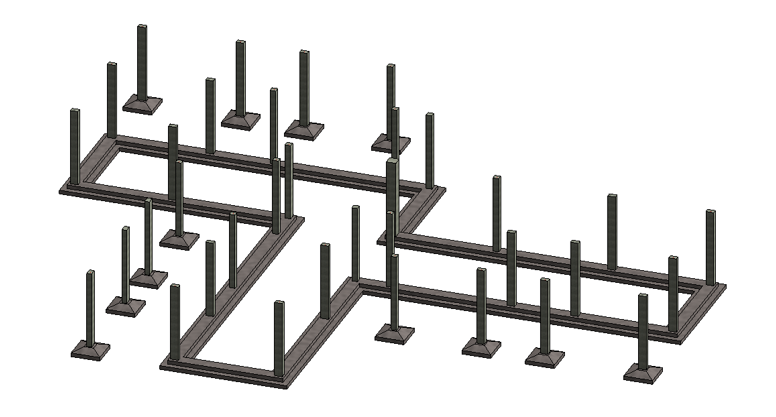

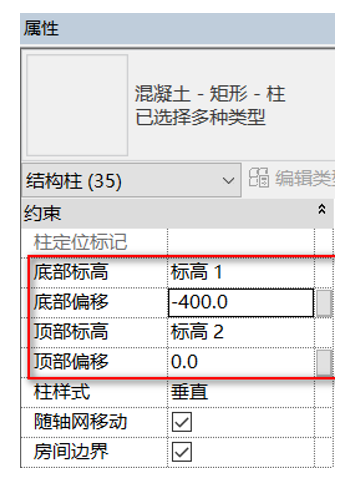

04.框選所繪制的模型，點擊“修改/選擇多個”面板中的“過濾器”，即可彈出過濾器窗口，選擇“結構柱”并點擊確定。將左側屬性面板中的“底部偏移”改為-400，如圖4.3-4所示。進入三維視圖，即可觀察到圖4.3-5所示模型。
圖4.3-4
圖4.3-5

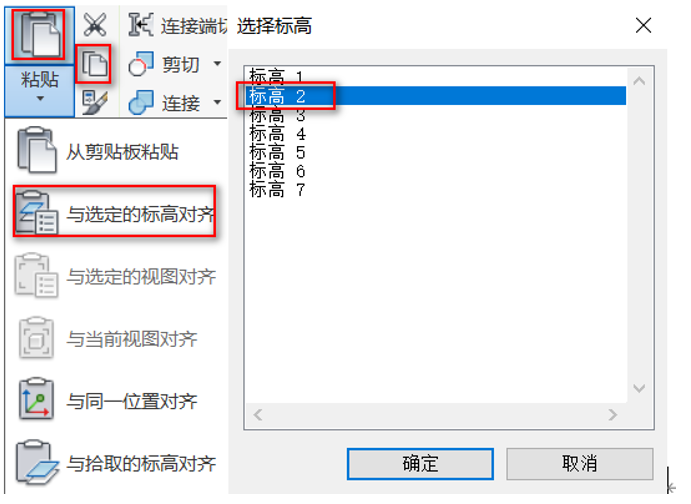

05.利用上述過濾器方法，選中結構柱。點擊“修改/結構柱”面板中的“復制”再點擊黏貼下拉列表的“與選定的標高對齊”，即可彈出“選擇標高”窗口，選擇標高2點擊確定。如圖4.2-6所示，在保持選擇的情況下，將屬性面板中的底部偏移修改為0。
圖4.3-6
06.重復上述操作來創建3-5層的柱子，即可完成結構柱的繪制，點擊保存。

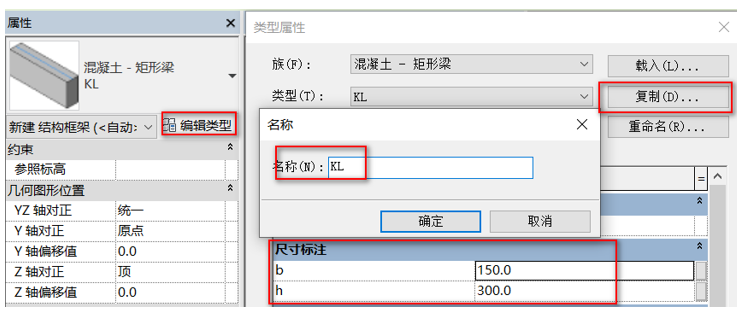

07.由平面圖可得框架梁KL的尺寸為150x300。點擊“結構”面板中的“梁”，選擇柱子類型為“混凝土-矩形梁”，點擊屬性面板的編輯類型，在彈出的“類型屬性”窗口中再點擊“復制”輸入名稱KL，將尺寸標注的b改為150，h改為300，如圖4.3-7所示。
圖4.3-7

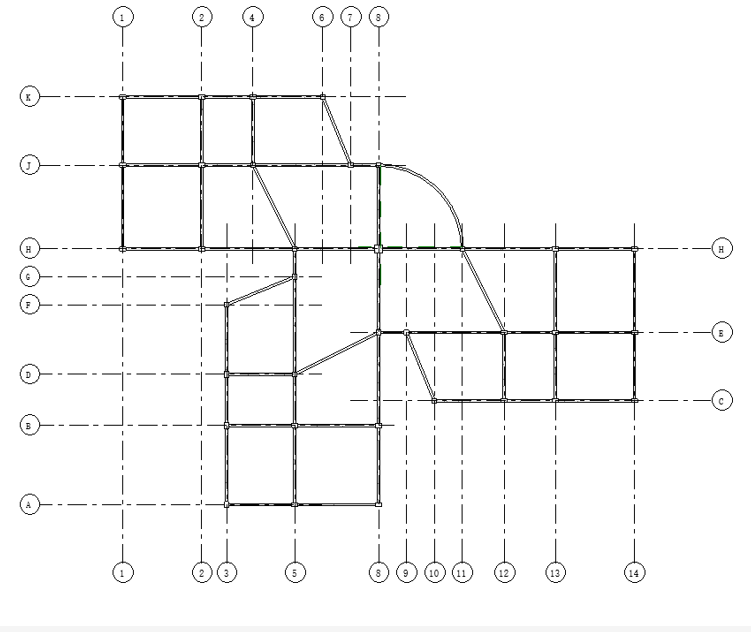

08. 雙擊項目瀏覽器中的標高1視圖，根據所給的平面圖，在標高1上繪制框架梁KL，如圖4.3-8所示。
圖4.3-8

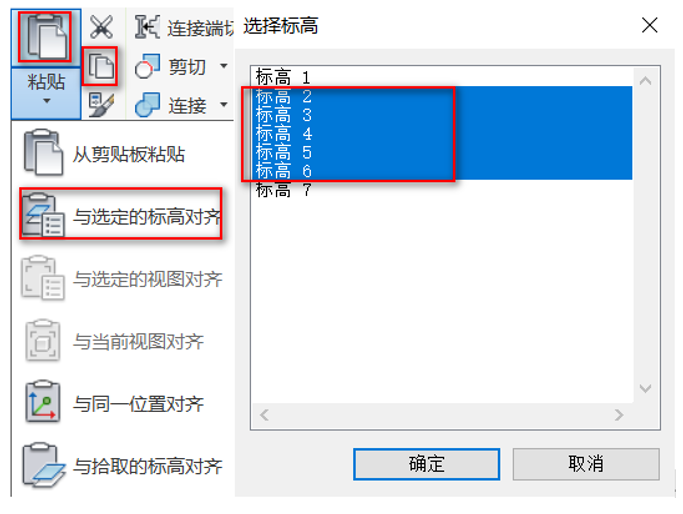

09.由于1-5層的梁是相同的，利用過濾器，選中所繪制的梁，點擊“修改/結構柱”面板中的“復制”再點擊黏貼下拉列表的“與選定的標高對齊”，即可彈出“選擇標高”窗口，選擇標高2至標高6并點擊確定。如圖4.3-9所示。
圖4.3-9

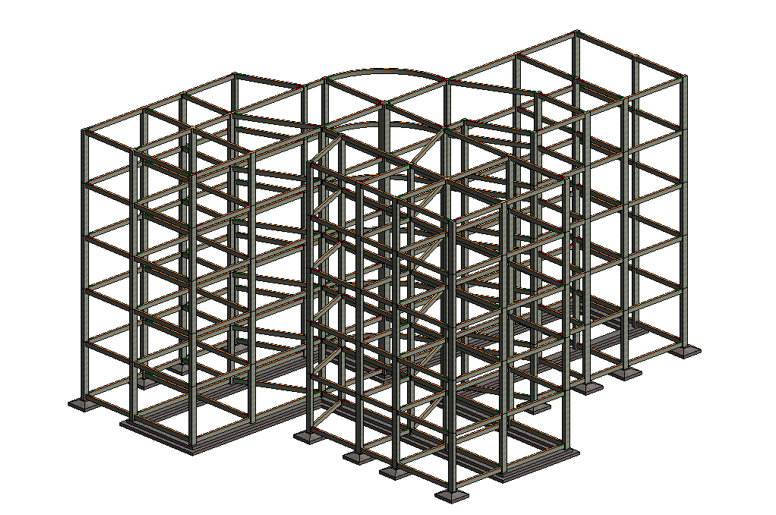

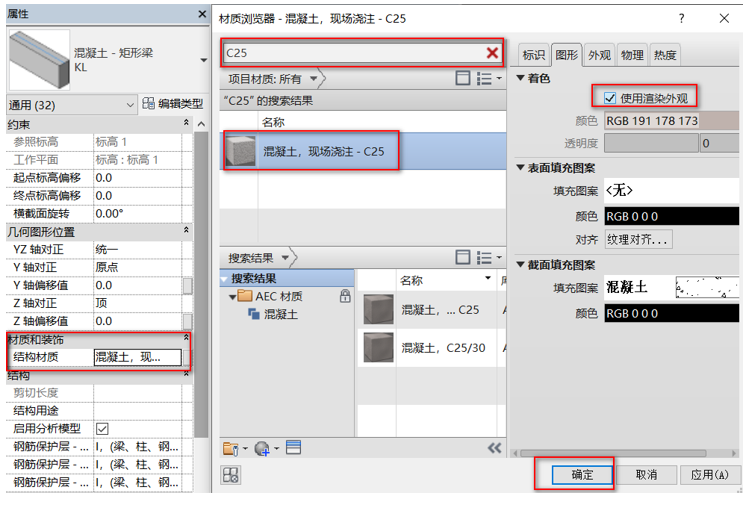

10.觀察頂屋結構平面圖，進入標高6刪除多余框架梁，再次利用過濾器，選中所有的梁，擊屬性面板中的“編輯類型”即可彈出“類型屬性”的窗口，點擊結構材質左側的“材質瀏覽器”即可彈出材質瀏覽器窗口，找到C25混凝土勾選“使用渲染外觀”并點擊確定，如圖4.3-10所示。點擊即可完成梁的繪制。進入三維視圖即可觀察到所繪制的模型如圖4.3-11所示。
圖4.3-10
圖4.3-11

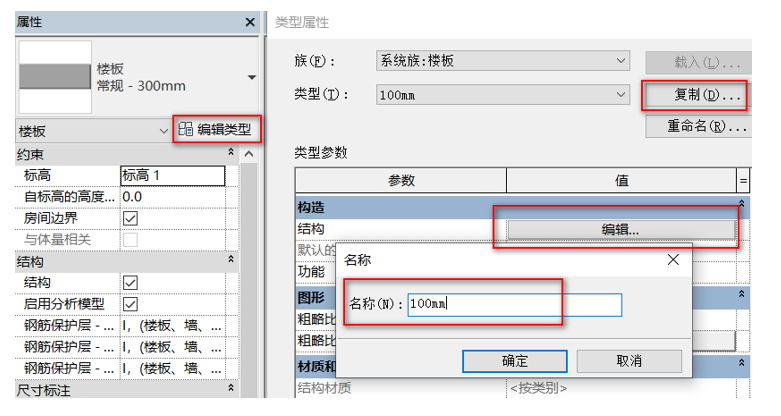

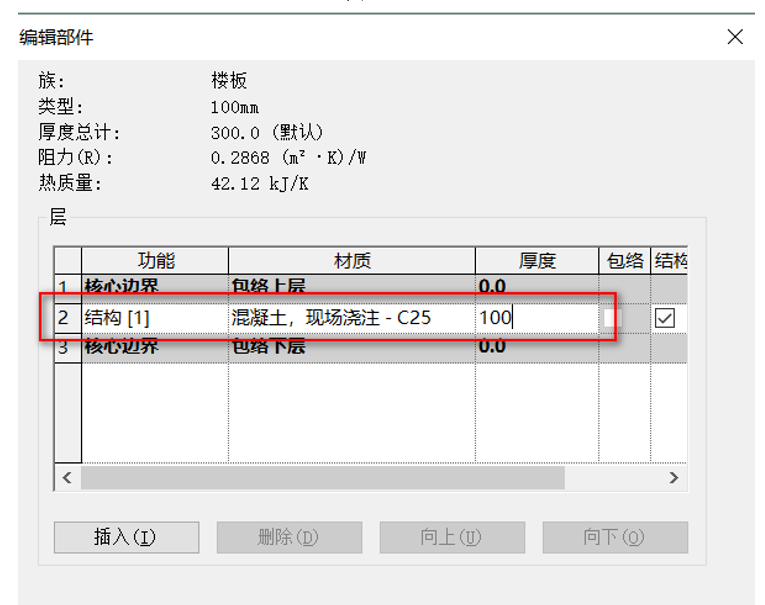

11.點擊“結構”面板的樓板下拉列表中的“樓板：結構”，點擊屬性面板中的“編輯類型”，在彈出的“類型屬性”窗口中再點擊復制，即可彈出名稱窗口，輸入名稱100mm點擊確定。點擊窗口中“結構”左側的編輯，如圖4.3-12所示，將彈出的“編輯部件”窗口中的“材質”改為C25混凝土， “厚度”改為100mm，如圖4.3-13所示。
圖4.3-12
圖4.3-13

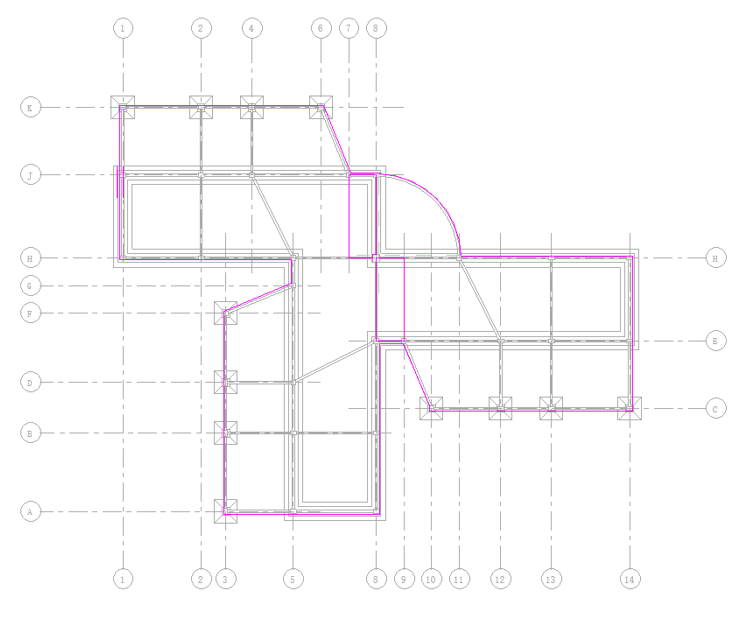

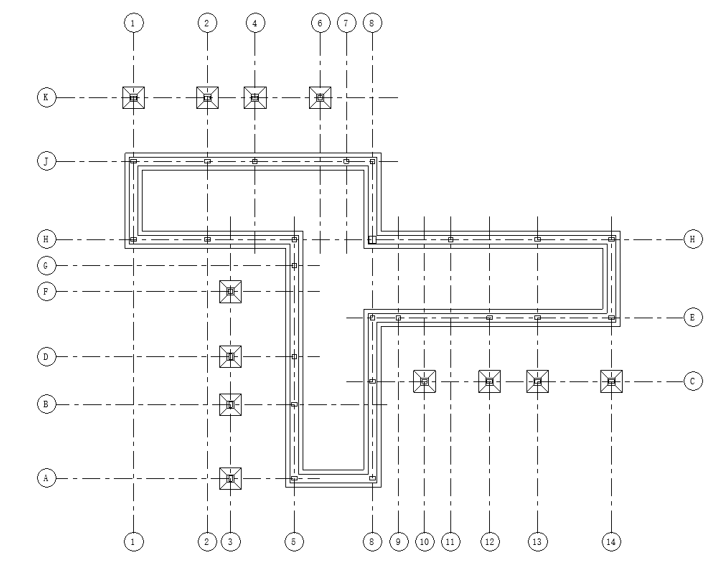

12.雙擊“項目瀏覽器”中的標高1，進入標高1平面視圖，利用“修改/創建樓層邊界”中的繪制命令繪制樓板的邊界線，如圖4.3-14所示，點擊完成編輯。
圖4.3-14

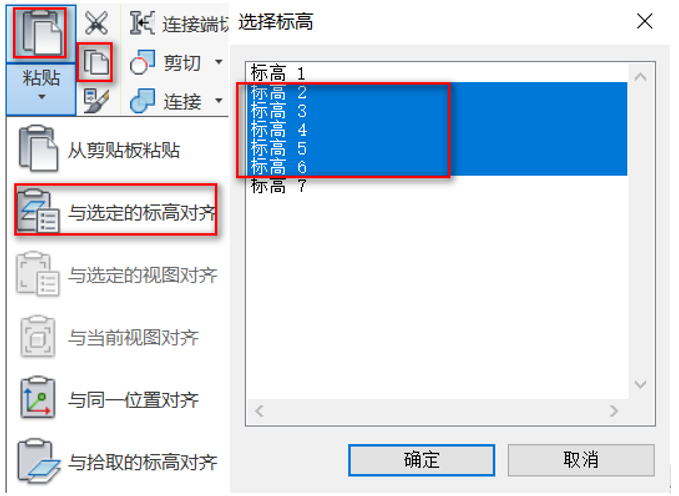

13. 選中所繪制的樓板，點擊“修改/樓板”面板中的“復制”再點擊黏貼下拉列表的“與選定的標高對齊”，即可彈出“選擇標高”窗口，選擇標高2至標高6并點擊確定。如圖4.3-15所示。
圖4.3-15

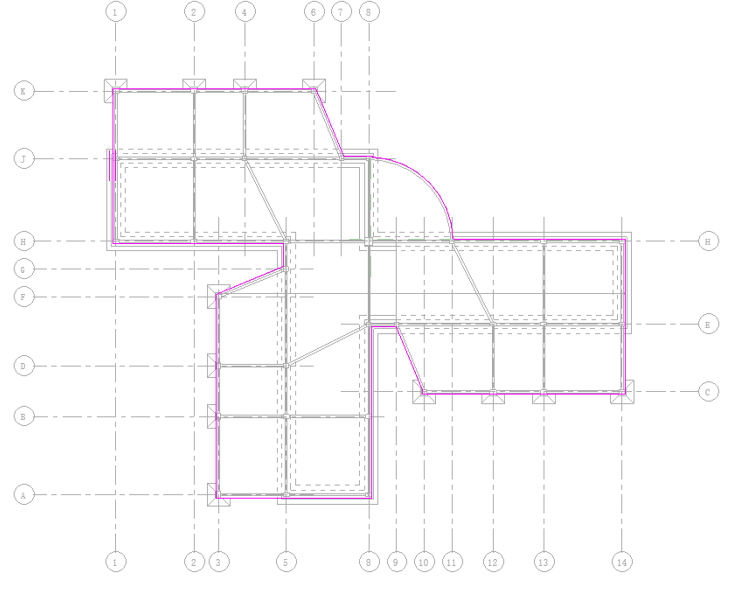

14.雙擊標高6的樓板，進入編輯模式。按照頂屋結構平面圖，更改樓板的邊界線，如圖4.3-16所示。點擊完成編輯即可。
圖4.3-16

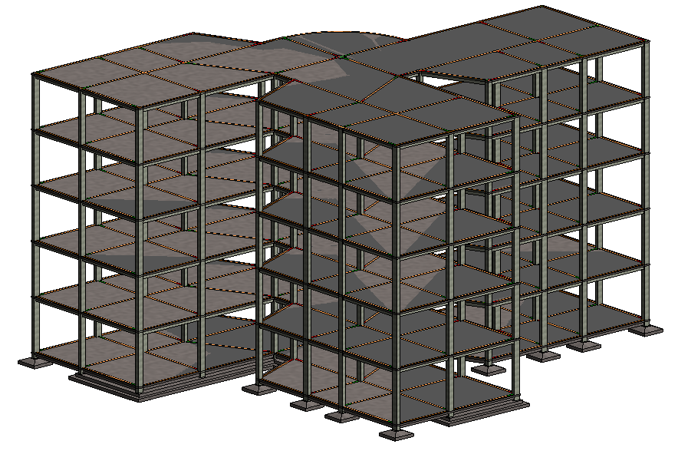

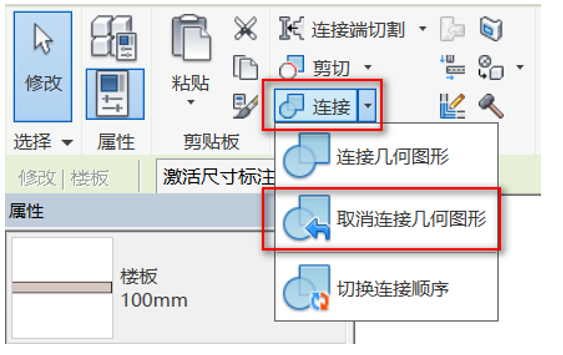

15.點擊“修改”面板連接下拉列表的“取消連接”再依次點擊各層樓板如圖4.3-17所示。可以使被樓板所覆蓋的梁顯示出來，進入三維視圖即可觀察到圖4.3-18所示模型，點擊保存。
圖4.3-17
圖4.3-18
