2.1 照明設備族樣板及族參數
Revit中提供了9個族樣板便于創建各種造型的照明設備族，用戶可根據實際安裝方式和光源特性進行選擇。照明設備族是集模型和光源為一體的族，在Revit中，對于照明設備需進行特殊設置。
l 選擇合適的光源：點光源、線光源、面光源、球光源；
l 根據產品樣式設置參數值：亮度、色溫等；
l 特殊效果需要選用IES光域網燈光。
照明設備族樣板可以分為：一般照明設備、線型照明設備以及聚光燈照明設備。一般照明設備包括“公制照明設備”、“基于墻的公制照明設備”、“基于天花板的公制照明設備”；線型照明設備包括“公制線型照明設備”、“基于墻的公制線型照明設備”、“基于天花板的公制線型照明設備”；聚光燈照明設備包括“公制聚光燈照明設備”、“基于墻的公制聚光燈照明設備”及“基于天花板的公制聚光燈照明設備”。

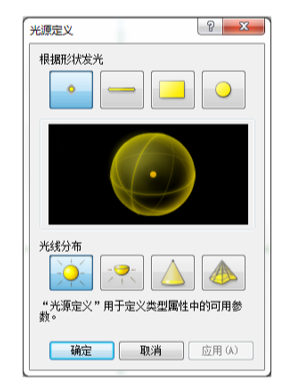

光源根據形狀和光線的分布可以分為非常多種，可以組合出16種光源。如圖2.1-1所示。
2.1-1

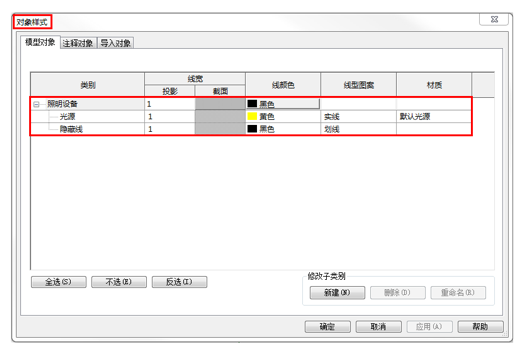

單擊“管理”選項卡下方的“對象樣式”工具，在“對象樣式”對話框中就可以對“照明設備”、“光源”以及“隱藏線”的線樣式進行設置。如圖2.1-2所示。
2.1-2

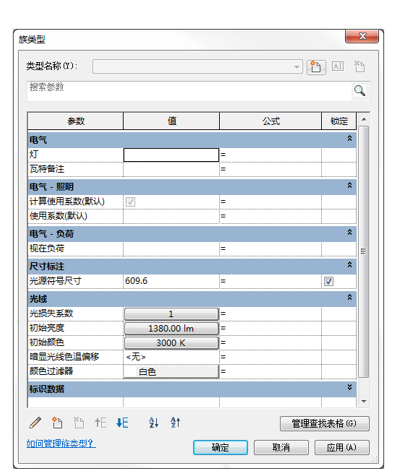

使用“族類型”對話框可以組織、創建和修改族類型參數。在“族”編輯器中，單擊“創建”選項卡下方“屬性”面板 中的“族類型”工具。現有的參數、參數值和用于生成參數值的公式將顯示在相應組中。使用對話框中的工具可以更改族的參數設定。如圖2.1-3所示。
2.1-3

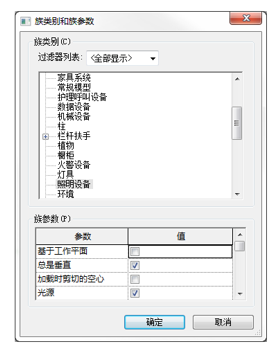

“族類別和族參數”工具可以將預定義的族類別屬性指定給要創建的構件。此工具只能用在族編輯器中。族參數定義應用于該族中所有類型的行為或標識數據，不同的類別具有不同的族參數，具體取決于 Revit 希望以何種方式使用構件。如圖2.1-4所示。
2.1-4
