2.2 壁燈

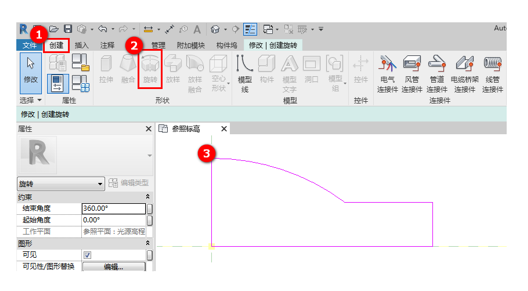

打開Revit，選擇“新建”族，在族樣版中找到“基于墻的公制照明設備”族樣板打開。點擊“創建”選項卡下的“旋轉”工具，將壁燈基于墻的主體輪廓繪制出來。如圖2.2-1所示。

2.2-1

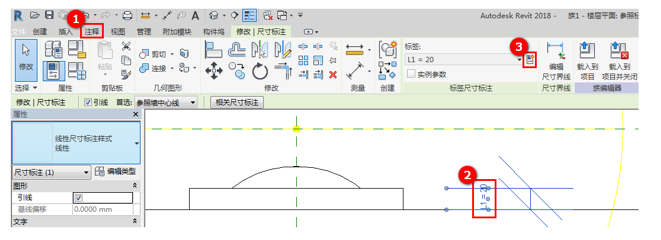

接著使用“修改”選項卡下的“對齊”工具將基于墻的面約束在墻上。對圖元的高度進行注釋，并且將其設置為參數。如圖2.2-2所示。

2.2-2

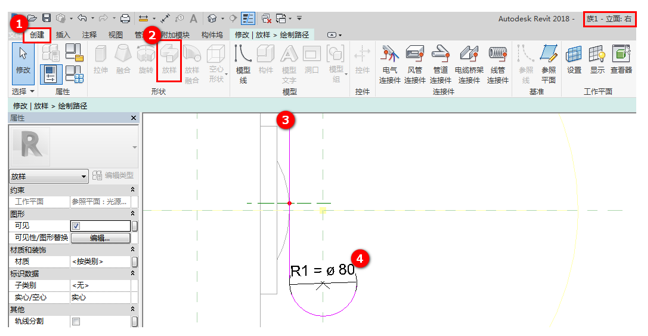

在“項目瀏覽器”選項框中找到立面，將視圖切換至“右立面”。使用“創建”選項卡下的“放樣”工具創建支架部分；首先繪制放樣路徑，結合“線”和“圓形-端點弧”命令將放樣路徑繪制出來，需要注意將圓心位置放置在光源點的縱軸上。繪制完成后，對“圓心-端點弧”路徑進行注釋，同樣設置為參數。如圖2.2-3所示。

2.2-3

單擊“完成編輯模式”完成路徑繪制。

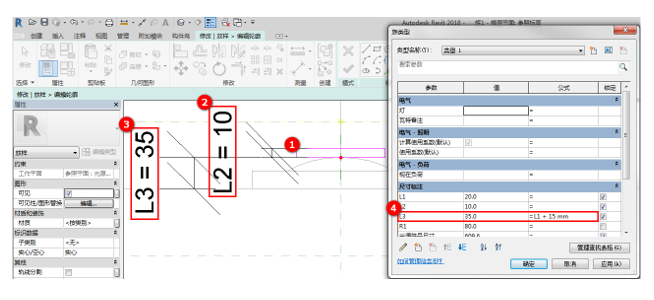

點擊“編輯輪廓”命令按鈕繪制輪廓，選擇轉到“樓層平面：參照標高”，繪制如下圖所示的輪廓，完成后將輪廓寬以及輪廓底邊距墻距離進行標注，將兩個標注設置為參數，為L2設置一個計算公式，使其與基于墻的主體相關聯，始終附著在主體上。如圖2.2-4所示。

2.2-4

最后單擊“完成編輯模式”完成放樣的繪制。

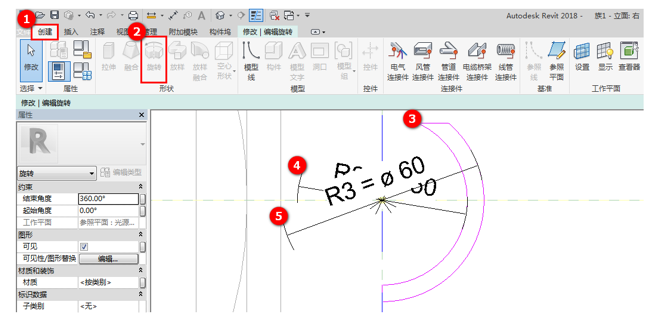

切換至“右立面”，使用“旋轉”工具“圓形-端點弧”繪制燈罩，繪制兩個“圓心-端點弧”，圓心都在光源中心。對內徑和外徑進行注釋，并設置為參數。如圖2.2-5所示。

2.2-5

單擊“完成編輯模式”完成燈罩繪制。

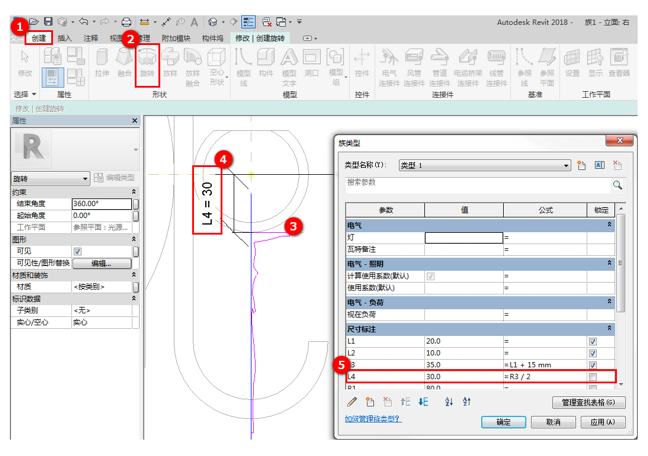

使用“旋轉”工具繪制燈罩下的燈座。對燈座頂部距離光源距離進行標注，并設置為參數，使其始終約束在燈罩底部，并對齊鎖定在參照平面上。如圖2.2-6所示。

2.2-6

單擊“完成編輯模式”完成燈座繪制。如圖2.2-7所示。

2.2-7

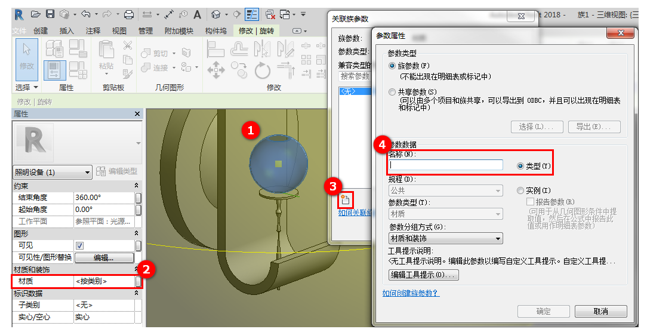

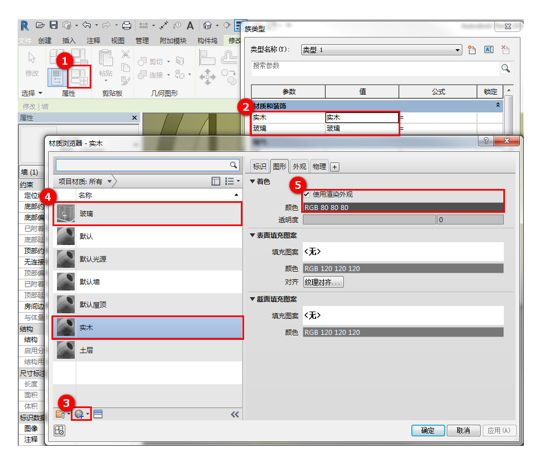

完成繪制后，單擊燈罩部分，找到屬性框中“材質和裝飾”欄，點擊“新建參數”創建材質參數（玻璃材質）；單擊“族類型”，找到“材質與裝飾”，為其設置為相應的材質（玻璃）。如圖2.2-8所示。

2.2-8

重復上述操作，將其他圖元設置為相應材質。

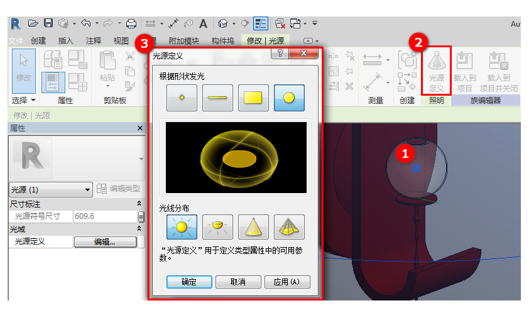

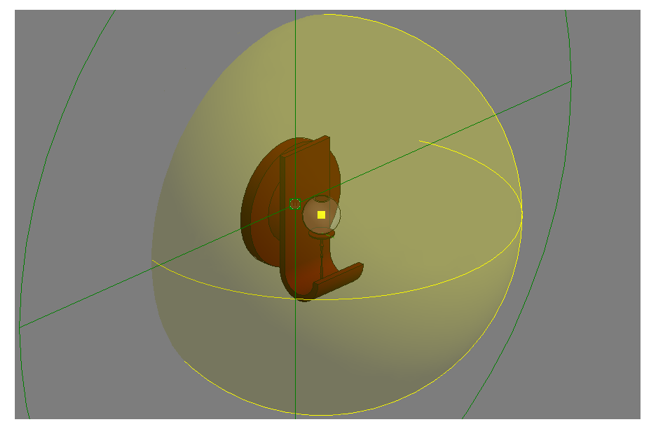

接著設置光源，單擊“修改/光源”選項卡下的光源定義按鈕，選擇合適光源。設置完成后，單擊“族類型”，找到“光域”欄，對光源的相關參數進行調整。如圖2.2-9所示。

2.2-9

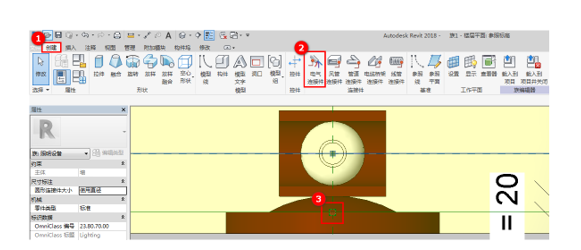

最后，使用“創建”選項卡下方的“電氣連接件”工具為壁燈添加電氣連接件。如圖2.2-10所示。

2.2-10

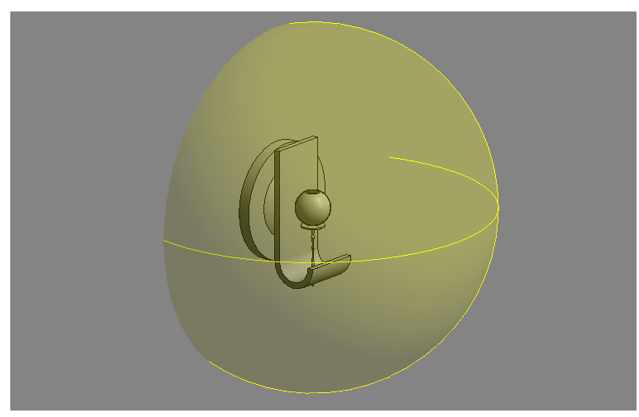

這樣，我們就繪制完成了一個簡單的壁燈族。如圖2.2-11所示。

2.2-11

本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
